| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GDTS |

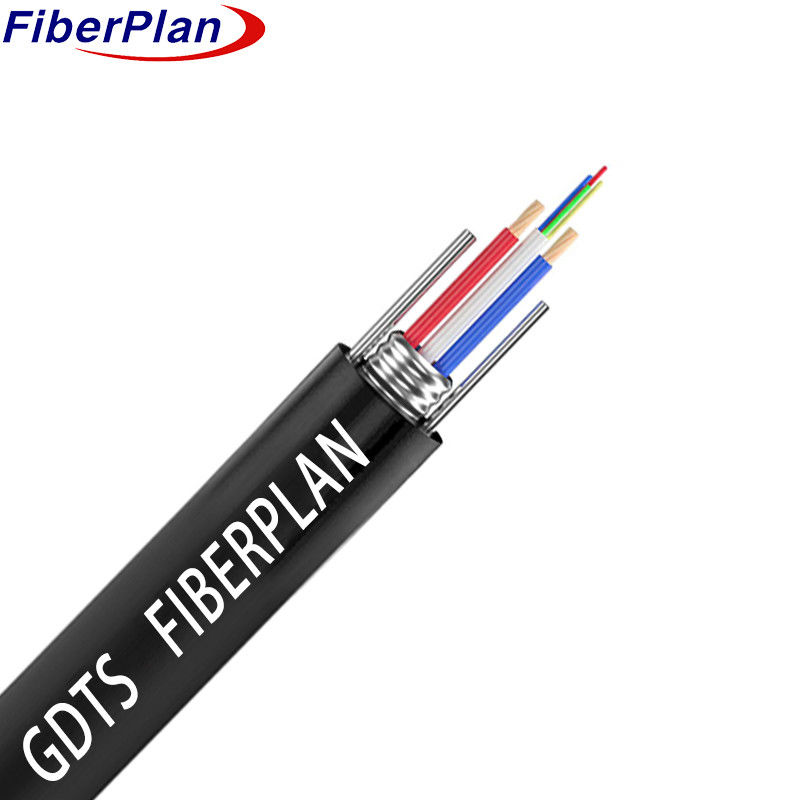

4~24コア 高強度光電複合光ファイバーケーブル
記述
光電複合光ファイバー光ケーブルは,ハイブリッド光ファイバーケーブルとしても知られています.
この革新的なデザインは,光ファイバーと電源伝送の機能を
二次配線の必要性を軽減し,建設とネットワーク展開のコスト削減につながります.
GDVVケーブルは光学伝送と電源銅ケーブルをシームレスに組み合わせて,
ブロードバンドアクセス,設備の電源供給,透明な電波伝送に関する課題
このソリューションは,効率的な電力の消費の報告と請求を容易にし,
ケーブルインフラに包括的で合理的なアプローチ
適用する
耐久性と信頼性のために設計されています.
ウイルメント
* 効率的な長距離電源伝送に適しており,トランク電源の理想的な選択です
システムです
* セキュリティ監視アプリケーションのために特別に設計され,信頼性の高い接続性とデータ処理を保証します.
監視プロジェクトにおけるミッション
特徴
* 電気と信号伝送のための複合ケーブル:集中的な監視と保守を容易にする
設備の電力の管理を最適化する.
* 電力供給の調整と保守を最小限に抑える: 電力供給システムの管理を簡素化する
調整とメンテナンスに関連する複雑性と努力を減らすこと
PEシートで優れた紫外線保護: PEシートは優れたUV保護を提供し,
外部でのケーブルの耐久性
構造の詳細
| SM繊維 | G652D | ||||||
| 繊維の種類 | G652D | 集中度誤差 | ≤1m | ||||
| MFD | 8.7.9.7um | 円形でないコーティング | ≤2% | ||||
| コーティング直径 | 125±2um | 繊維の色 | 標準スペクトル | ||||
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| Qty | 4 (24F) | 繊維前チューブ | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| 銅線 | Qty | 0.6mm2*2 | |||||
| 中央力帯 | 材料 | FRP | 直径 | 2.0mm | |||
| 水ブロックシステム | 材料 | 防水テープ | |||||
| 外殻 | 材料 | PE | 色 | ブラック | |||
| 直径 | 9.2±0.2mm (24F) | 厚さ | 1.6±0.1mm | ||||
| 10.8±0.2mm (72F) | |||||||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 600N | |||||
| 短期 (N) | 1500N | ||||||
| 圧縮負荷 | 長期 | 300N/100mm | |||||
| 短期 | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 動作温度 | -20°C+70°C | ||||||
繊維の性能
| 繊維の衰弱 | 1310um | ≤0.36dB/km | |||||
| 1550um | ≤0.24dB/km | ||||||
