| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001, TUV |
| モデル番号 | GJYXCH |
超低コストで高品質のG652.D単核FTTHドロップケーブル
メッセンジャー
記述
FTTH (ファイバー・トゥ・ザ・ホーム) ケーブルは,家庭への直接接続のために設計され,制限のない
バンド幅,波長,そして先進的な伝送技術.
耐久性を高めるため,平行強度メンバーに囲まれています.これらのメンバーはしばしば
外部の力に対して追加的な保護を提供するために,鋼鉄線で強化されています.
黒いHDPE (高密度ポリエチレン) のシールドで,全組は
環境要素,湿気,物理的な損傷.この構造は,信頼性
住宅用向けに特化した高性能接続性
適用する
記述されたFTTHケーブルは,非常に汎用的で,様々な展開シナリオに適しています.
1外部および垂直部署: 外部および垂直部署のために設計され,
耐久性や様々な環境への適応性があるため,
厳しい天気条件や垂直路線の課題に対する耐性
2通信機器との互換性: 幅広い通信機器とシームレスな統合のために設計されています.
このケーブルは効率的な接続と
通信ネットワーク内での円滑な運用.その互換性はネットワークの信頼性を向上させる
そしてパフォーマンスです
3長期間のネットワーク通信とローカルネットワーク通信の多用性:
このケーブルは,長距離の通信やローカルエリアネットワーク内での通信に優れています.
広範囲にわたるコミュニケーションのニーズに 効果的に対応できるようにします
様々な用途に適した実用的な選択肢です
特徴
記述されたFTTHケーブルは多用性があり,様々な展開シナリオに適しています.
1屋外および垂直展開: 屋外での強力な使用と垂直配送のために設計されています.
耐久性と適応性を確保する.これは,設置に適しています.
厳しい天気条件や垂直路線への挑戦に耐える能力が必要です
2通信機器との互換性:ケーブルの構造は,シームレスな接続を可能にします.
通信機器やシステムと統合する.この互換性により,
通信ネットワークの効率的な接続と円滑な運用により,
ネットワークの信頼性
3遠距離およびローカルネットワーク通信の多用性: 通信を容易にする能力
このケーブルは柔軟性があります.
汎用性と使いやすさにより,実用的な
コミュニケーションの様々なニーズに対応する選択肢です

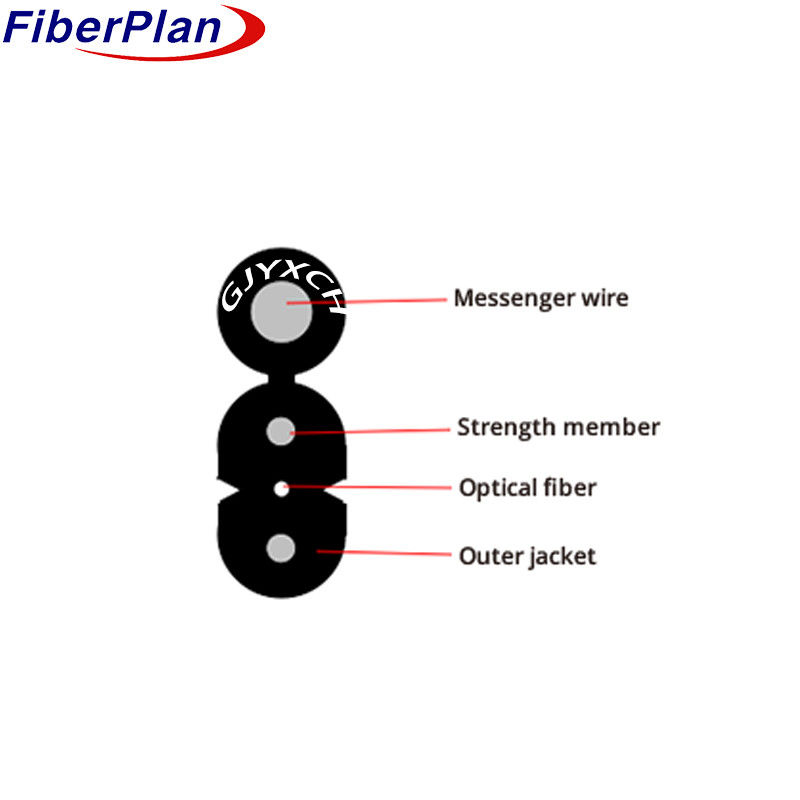

ケーブルの施工の詳細
| 繊維数 | 1~4コア | |||||||
| フォースメンバー | 材料 | 金属鋼線/FRP/KFRP | ||||||
| 直径 | 2*(0.4~0.8mm | |||||||
| セルフサポート メッセンジャーワイヤー | 材料 | 鋼鉄の電圧線 | ||||||
| 直径 | 1.0mm | |||||||
| 外殻 | 材料 | LSZH | ||||||
| 直径 | 1.8±0.2mm | |||||||
| ケーブルのサイズ (高さ * 幅) | 2.0 ((±0.1) mm × 5.0 ((±0.2) mm | |||||||
| キャベルの厚さ | 最大0.8mm/分 0.4mm | |||||||
| メッセンジャーシールドの厚さ | 0.5~0.7mm | |||||||
| ケーブル重量 | 1~4コア | 18.2KG | ||||||
ケーブル メカニカル特性
| ポイント | 記述 | ||||||
| 設置 温度範囲 ((°C) | -20+60 | ||||||
| 運行温度と輸送温度 ((°C) | -40+70 | ||||||
| ミニ屈曲半径 (mm) | 長期 | 15D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 30D | |||||
| 許容される数分 張力強度 (N) |
長期 | 300 | |||||
| 許容される数分 張力強度 (N) |
短期 | 600 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 2200 | |||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | |||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
