| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GJFPV |
パレレル FRP 強化 緊密なバッファ 室内光ファイバーケーブル
記述

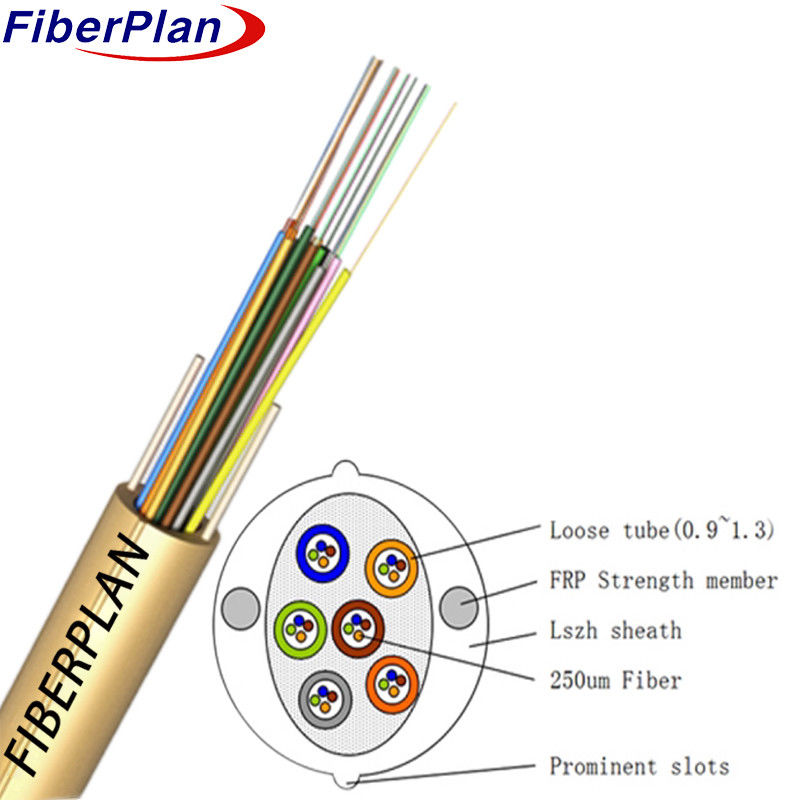

このケーブルは,火阻害剤で保護された,単一の緩い管のコーティング内の複数の繊維で構成されています
ゼロハロゲン含有量 (LSZH) の外蓋または代替外蓋 2つの繊維強化プラスチック (FRP)
エレメントは両側に配置され,構造的なサポートを補強します.
適用する
このケーブルは,シートを通って繊維への継続的なアクセスを可能にするように設計されています.
顧客用ケーブルを繋ぐ
特徴
1 このケーブルには,構造内には松散な管繊維が収められています.
2 両側には2つの並列の繊維強化プラスチック (FRP) 部品が配置されています.
3 容易な識別とアクセスのために外側の蓋を開くマーカーを備えています.
4 ケーブルコアはLSZH (Low Smoke, Zero Halogen) のシールドで覆われており,安全性と
環境問題です
繊維の標準色
各繊維の色は,以下の表に従ってなければならない.
| 標準色識別 | ||||||||
| 違う 違う | 1 | 2 | 3 | 4 | 5 | 6 | ||
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | ||
| 違う 違う | 7 | 8 | 9 | 10 | 11 | 12 | ||
| 色 | 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | ||
ブレイクケーブルの色: 黄色
ケーブル外側の色は黄色
ケーブル メカニカル特性
| ポイント | |||||||
| 48コア | 10 | 78.00kg/km | |||||
| 72コア | 11.5 | 90.00kg/km | |||||
| 96コア | 12.5 | 115.00kg/km | |||||
| 144 コア | 14.5 | 135.00kg/km | |||||
| 保存温度 ((°C) | -20+60 | ||||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 1000 | |||||
| 許容される数分 張力強度 (N) |
短期 | 2000 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 2000 | |||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | |||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
