| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GJFPV |
ガラスの繊維を強化する中央放鬆管配送ケーブル
記述

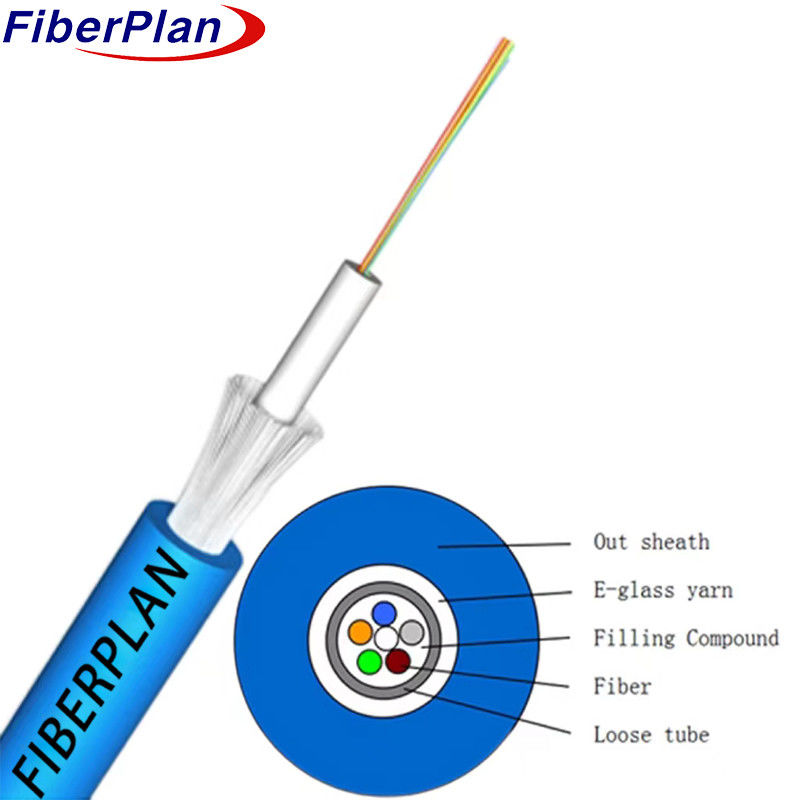

繊維は高モジュールプラスチックで作られた 緩いチューブに収められ 水に耐える化合物で満たされています
このパイプはさらに水を遮る材料の層で包まれ,ケーブルのコンパクト性と水圧を保ちます.
最後に,ケーブルは,追加の保護のためにLSZHまたはPVCシートで仕上げられています.
適用する
特徴
* 強化のためにEガラスメンバーを使用します.
*耐久性のために高強度Eガラス部品を組み込みます
*フィルラーはチューブファイバーを保護します.
*繊維数 2 から 12 まであります
繊維の標準色
各繊維の色は,以下の表に従ってなければならない.
| 標準色識別 | ||||||||
| 違う 違う | 1 | 2 | 3 | 4 | 5 | 6 | ||
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | ||
| 違う 違う | 7 | 8 | 9 | 10 | 11 | 12 | ||
| 色 | 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | ||
ブレイクケーブルの色: 黄色
ケーブル外側の色は黄色
ケーブル メカニカル特性
| ポイント | ケーブル直径 | 体重 | |||||
| 2コア | 6.0±05 | 45.00kg/km | |||||
| 4コア | 6.0±05 | 45.00kg/km | |||||
| 6コア | 6.0±05 | 45.00kg/km | |||||
| 8コア | 6.0±05 | 45.00kg/km | |||||
| 10コア | 6.0±05 | 45.00kg/km | |||||
| 12コア | 6.0±05 | 45.00kg/km | |||||
| 保存温度 ((°C) | -20+60 | ||||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 600 | |||||
| 許容される数分 張力強度 (N) |
短期 | 1300 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 200 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 1000 | |||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | |||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
