| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTS |

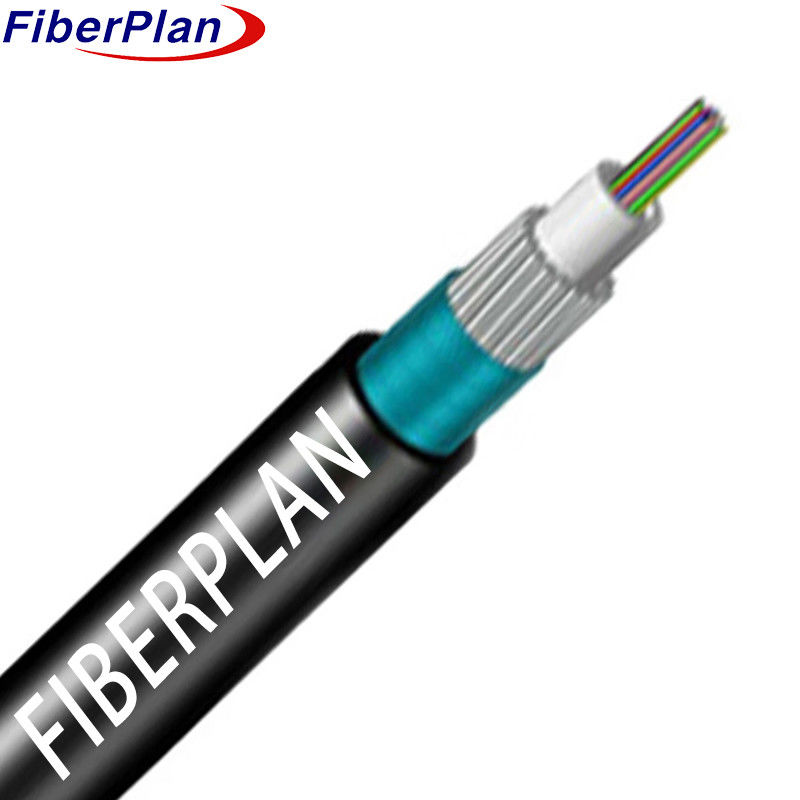

防弾型外装用 破裂耐性光ファイバーケーブル GYXTS
記述
このケーブルには 柔軟なプラスチック管に 防水化合物で満たされた 光ファイバーが組み込まれています
保護を強化するために,これらの管は水阻害ガラス糸で遮断され,さらに
ケーブルには,アクセシビリティのためにリップコードが含まれています.
HDPE (高密度ポリエチレン) より強さと弾力性を高めます
適用する
1 屋外での適応性: 屋外での配布に適しており,様々な気象条件で優れています.
屋外での信頼性の高いパフォーマンス
2 柔軟な設置: 空中およびパイプラインの敷設方法に適しており,
様々なシナリオです
3 通信の多用性:長距離通信のニーズとローカルエリアネットワークの両方をサポートします
異なる距離のネットワークアプリケーションに対応するセットアップです
特徴
1 メカニカル・温度信頼性: 異なる温度で一貫した性能を示します
信頼性を保証する 機械的ストレスレベル
2 水解耐性高強度チューブ:耐久性と強度を提供し,長時間水解に耐える
湿った環境での使用
3 重要な繊維保護: 特殊なチューブ充填化合物は,封鎖された繊維を効果的に保護し,
必要な保護です
4 圧迫耐性と柔軟性: 柔軟性と圧迫耐性とのバランスを保っています
設置する
5 紫外線 保護 PE 蓋: ケーブル を 紫外線 から 保護 し て 構造 的 な 整合 を 保ち ます
PEシールドを使用します
6 総合的な詰め物設計: 敷地内全体で環境要素に対して徹底的な保護を保証する
ローズ・チューブと完全なケーブル・コアの両方に複合物を詰めることで達成される.
構造の詳細
| 繊維数 | 6-24C | ||||||
| 緩いチューブ | 材料 | PBT | 色 | 白い | |||
| 直径 | 2.9±0.05mm (6-12C) | 厚さ | 0.4±0.05mm (6-12C) | ||||
| 3.5±0.05mm (24C) | 0.5±0.05mm (24C) | ||||||
| 糸 | 材料 | 水を阻害するガラス繊維 | Qty | 20本 | |||
| リップコード | Qty | (1110*2) *2 | 色 | ホワイト | |||
| 装甲 | 材料 | 波紋鋼テープ | 直径 | 0.21*20mm | |||
| 外殻 | 材料 | HDPE | 色 | ブラック | |||
| 直径 | 7.4±0.1mm (6-12C) | 厚さ | 1.1-1.4mm (6-12C) | ||||
| 8.5±0.2mm (24C) | 1.4±0.1mm (24C) | ||||||
| 純重量 | 48±5kg/km | ||||||
メカニカル・環境性能
| 張力強度 | マックス | 2000N | |||||
| 圧縮負荷 | マックス | 2000N/100mm | |||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 保存温度 | -50°C+70°C | ||||||
| 動作温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について5 | 125±0.5 | 125±0.5 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | |||
