| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ギフチ |

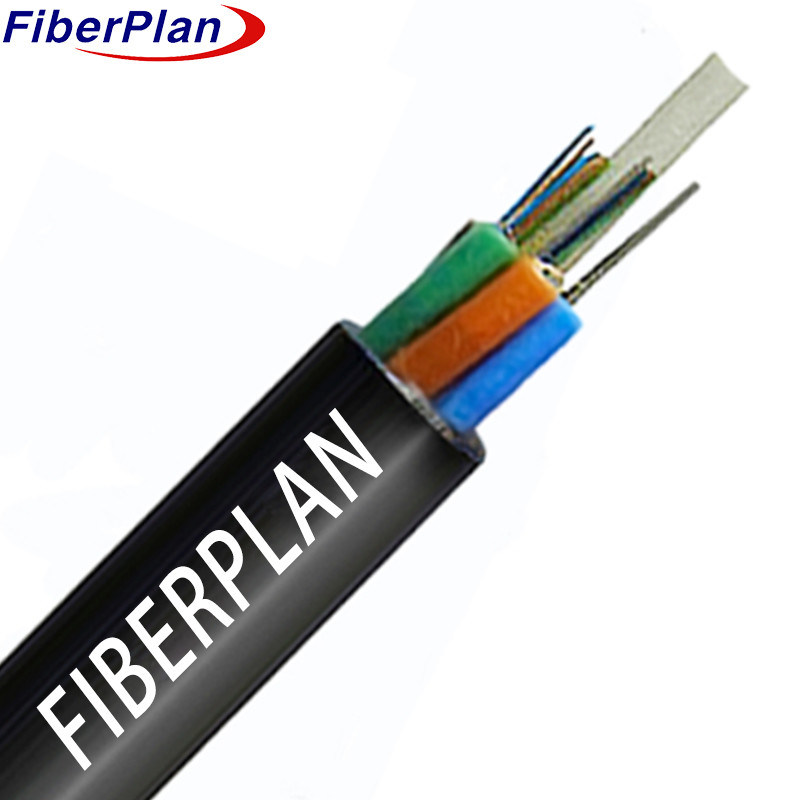

装甲式外装用 単調/多調耐火器 GYFTZY
記述
繊維を高モジュールのプラスチック製の 緩いチューブの中に置くことで 水に耐える
繊維強化プラスチック (FRP) が非金属性強度として機能します
この強度メンバーを取り巻く,チューブとフィラーがストランドして,
水の侵入防止のために,ケーブルコアは保護用詰め込みコープで満たされています.
最後に,ケーブルはPE蓋で囲まれ,組み立てが完了します.
適用する
☆ 屋外配送ネットワークに最適です
☆ トランク電源送電システムに適しています.
☆高電磁気干渉のあるエリアのアクセスネットワークやローカルネットワークで信頼性があります.
特徴
☆ 優れた機械性能と温度性能
☆ 高強度で水解抵抗性のある緩い管.
☆ 特殊なチューブ補填化合物は重要な繊維保護を保証します.
☆ 圧縮抵抗と柔軟性が優れている.
☆ ケーブルコアをチューブで満たす化合物で満たす.
構造の詳細
| 仕様 | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| 繊維数 | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| 管の番号 | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| 填料棒の番号 | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ローズチューブの厚さ | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 外径 (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| 名前 ジャケット厚さ (±0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ材料 | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| 松散なチューブ色 | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル |
| 中央強度部材 | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| 中央強度部材直径 | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| 層 | - | - | - | - | - | PE (96F-144Fのみ) | PE (96F-144Fのみ) | PE (96F-144Fのみ) |
| フィルラー・スティックの材料 | PP | PP | PP | PP | PP | - | - | - |
| 填料棒の色 | ブラック | ブラック | ブラック | ブラック | ブラック | - | - | - |
| 防水システム材料 | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル |
| 外蓋の材料 | PE | PE | PE | PE | PE | PE | PE | PE |
| 外殻の色 | ブラック | ブラック | ブラック | ブラック | ブラック | ブラック | ブラック |
メカニカル・環境性能
| 資産 | 長期 | 短期 |
|---|---|---|
| 張力強度 | 600N | 1500N |
| 圧縮負荷 | 300N/100mm | 1000N/100mm |
| 曲がり半径 | ダイナミック: 20D | 静止: 10D |
| 温度仕様 | 保存: -20°C から +70°C | 設置: -10°Cから+60°C |
繊維の性能
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 |
| 衰弱 | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| コーティング直径 | ええと | 125±1 | 125±1 | 125±1 |
| 覆い 円形でない | % | ≤10 | ≤10 | ≤10 |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 |
