| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYFTY |

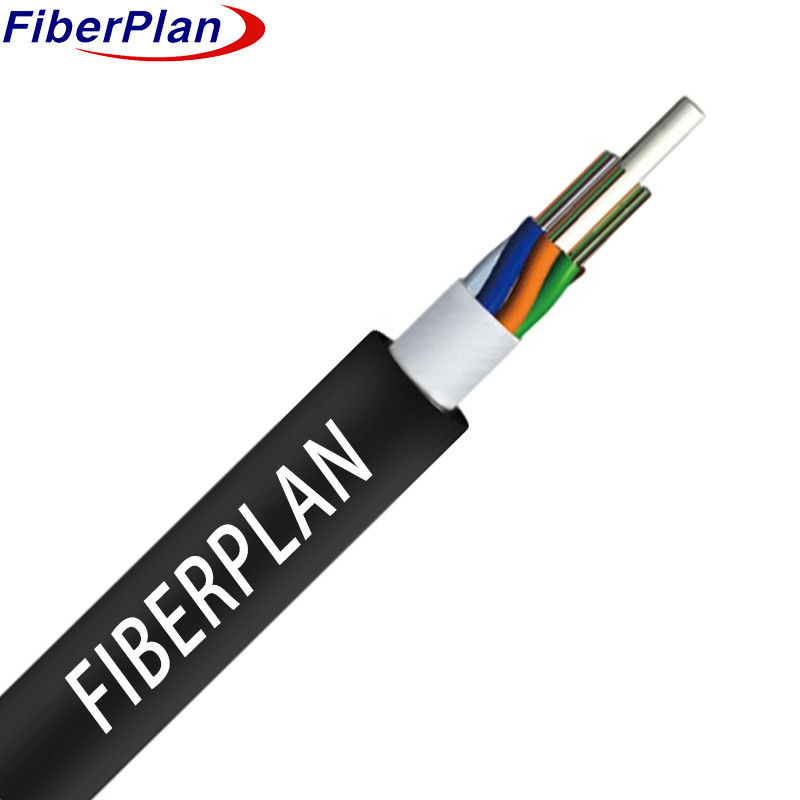

防水テープ付きの無装甲光ファイバーケーブル
記述
繊維 の 束 は 頑丈 な プラスチック から 造ら れ た 柔軟 な 管 の 中 に 座っ て い ます.この 管 は 物質 で 満たさ れ て い ます
水を排斥するものです 核の中には 繊維強化プラスチック (FRP) と呼ばれる 強い非金属部品があります
水 を 保持 する ため に,水 の 濃度 を 低減 する 方法
水に耐えるテープで覆い,最後に,ケーブル全体が PE コーナーで覆われています
保護する
適用する
1 屋外販売に適しています.
2 トランクルーム電源伝送システム用に設計された
3 電気磁気干渉が高い地域でのアクセスネットワークやローカルネットワークに最適です.
特徴
1 強い機械的抵抗力があり,温度変化に効果的に対応する.
2 高強度で水解に耐える緩いチューブ
3 繊維の重要な保護をするために特殊なチューブ詰め合体を使用します.
4 柔軟性を保ちながら 粉砕に耐える
5 放たれたチューブに補填化合物を使用し,追加の保護を保証します.
構造の詳細
| 繊維数 | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| 管数 | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| 管ごとに繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| 填料棒の番号 | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 定数直径 (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| 名目 ジャケットの厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | ||||
| 詰め棒 | 材料 | PP | 色 | ブラック | ||||
| 管の詰め物 | 材料 | 詰め物 | ||||||
| 中央力帯 | 材料 | FRP | 直径 | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| 層 | PE (96C-144Cのみ) | |||||||
| 水ブロックシステム | 材料 | 防水テープ | ||||||
| リップコード | タイプ | 1110*2 | ||||||
| 外殻 | 材料 | MDPE | 色 | ブラック | ||||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 600N | ||||||
| 短期 (N) | 1500N | |||||||
| 圧縮負荷 | 長期 (N/100mm) | 300N/100mm | ||||||
| 短期 (N/100mm) | 1000N/100mm | |||||||
| 曲がる半径 | ダイナミック (mm) | 20D | ||||||
| 静的 (mm) | 10D | |||||||
| 貯蔵温度 | -20°C+70°C | |||||||
| 設置温度 | -10°C+60°C | |||||||
繊維の性能
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | ||||
| 衰弱 | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| コーティング直径 | ええと | 125±0 について2 | 125±02 | 125±02 | ||||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ||||
| コーティング直径 | ええと | 242±3 | 242±3 | 242±3 | ||||
