| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ギフチ |

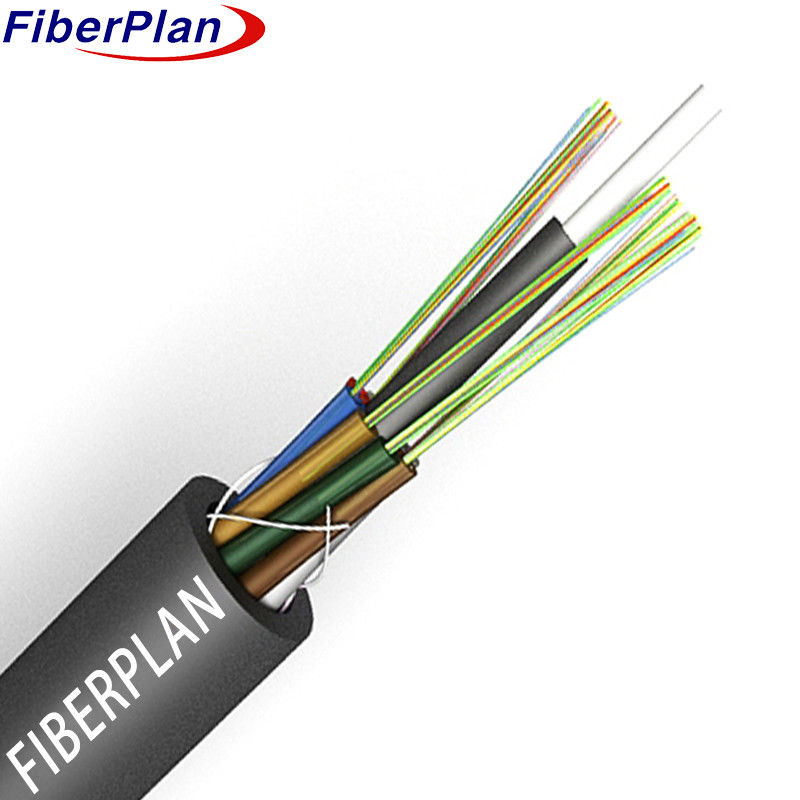

FRP強化非装甲光ファイバーケーブル 耐火性ギフト
記述
ケーブルの構造は,繊維を高モジュールなプラスチック製の緩い管の中に配置し,
水に耐える化合物で 核の中心部には 繊維強化プラスチック (FRP) が
この強度メンバーを取り巻く,チューブとフィラーは,コンパクトと
ケーブルコアが水保護用化合物で満たされると,ケーブルは
PEシールド
適用する
1 屋外販売に適しています.
2 トランク電源送電システムに適しています.
3 アクセスおよびローカルネットワーク,特に電磁気干渉が高い地域に適用できます.
特徴
1 強い機械性能と温度性能を示します.
2 高強度で水解に耐える緩い管を使用します.
3 重要な繊維の保護を保証するために,特殊なチューブ詰め化合物を利用します.
4 圧迫耐性と柔軟性を示します
5 キャベルのコアを完全に詰め合わせた化合物で満たす.
構造の詳細
| 仕様 | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| 繊維数 | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| 管の番号 | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| 填料棒の番号 | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ローズチューブの厚さ | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 外径 (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| 名前 ジャケット厚さ (±0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ材料 | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| 松散なチューブ色 | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル | 標準スペクトル |
| 中央強度部材 | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| 中央強度部材直径 | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| 層 | - | - | - | - | - | PE (96F-144Fのみ) | PE (96F-144Fのみ) | PE (96F-144Fのみ) |
| フィルラー・スティックの材料 | PP | PP | PP | PP | PP | - | - | - |
| 填料棒の色 | ブラック | ブラック | ブラック | ブラック | ブラック | - | - | - |
| 防水システム材料 | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル | 詰め込みゲル |
| 外蓋の材料 | PE | PE | PE | PE | PE | PE | PE | PE |
| 外殻の色 | ブラック | ブラック | ブラック | ブラック | ブラック | ブラック | ブラック |
メカニカル・環境性能
| 資産 | 長期 | 短期 |
|---|---|---|
| 張力強度 | 600N | 1500N |
| 圧縮負荷 | 300N/100mm | 1000N/100mm |
| 曲がり半径 | ダイナミック: 20D | 静止: 10D |
| 温度仕様 | 保存: -20°C から +70°C | 設置: -10°Cから+60°C |
繊維の性能
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 |
| 衰弱 | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| コーティング直径 | ええと | 125±0 について5 | 125±0.5 | 125±0.5 |
| 覆い 円形でない | % | ≤10 | ≤10 | ≤10 |
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 |
