| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ADSS |

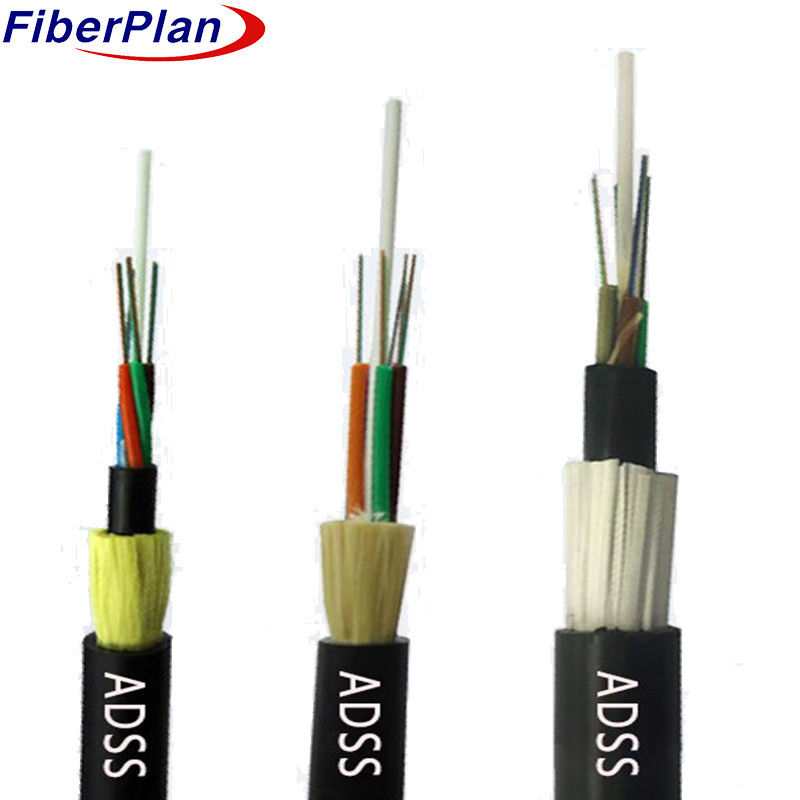

高性能ダブルシェイプ ADSS 光ファイバーケーブル
記述
ADSS 光ファイバーケーブル構造は, 250μm の繊維を収容する,緩いチューブ層のストランディングデザインを使用しています
高モジュールの材料で満たされたチューブ内で,効果的に防水しています.このセットアップは,非金属のチューブと
水を遮断する油膏で強化されたコンパクトなケーブルコアを作成します
内部ポリエチレン (PE) のシートがケーブルコアの上に押し出され,アラミドで強化され,
この設計は,様々な用途に適応可能で,
高電圧の電源配線では,PEコーティングが十分で,110kVの電源配線では
電場分布の計算により,吊り点の配置が決定され,
アラミド繊維の量とストランディングプロセスは,異なるスパンジの回転に対応するために細かく調整されています.
問い合わせを
適用する
ADSSケーブル設計は,上空電源ライン条件に合わせたもの.
110kV以下の線路では PE外膜; 110kV以上の線路では AT外膜.
3 アラミドの量とストランディングは,様々なスパン要求のために設計されています.
4 最適なケーブル性能のための戦略的考慮事項
特徴
1 停電なしでの実用的な設置能力
2 軽量 で コンパクト な 設計 で,氷 や 風 の 負荷 を 最小 に する.
3 長寿: 30 年 の 寿命 に 設計 さ れ て いる.
4 耐張性と温度性能が高い
定数設計パラメータ
| 繊維のNO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 詰め棒 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 管の直径 (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 定数直径 (±0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 詰め棒 | 材料 | PP | 色 | ブラック | |||
| 最大張力強度 | 4000N | ||||||
| 最大圧縮負荷 | 3000N/100mm | ||||||
| 最小の屈曲半径 | 10D | ||||||
| スパン長さ | 100mから500m | ||||||
| 外部のシート材料 | PE | ||||||
| 温度範囲 | -20°C ~ 70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について5 | 125±0 について5 | 125±0 について5 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | |||
