| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ADSS |
繊維光学 品質良さ ADSS 単調アラミド糸 光ファイバーケーブル
記述

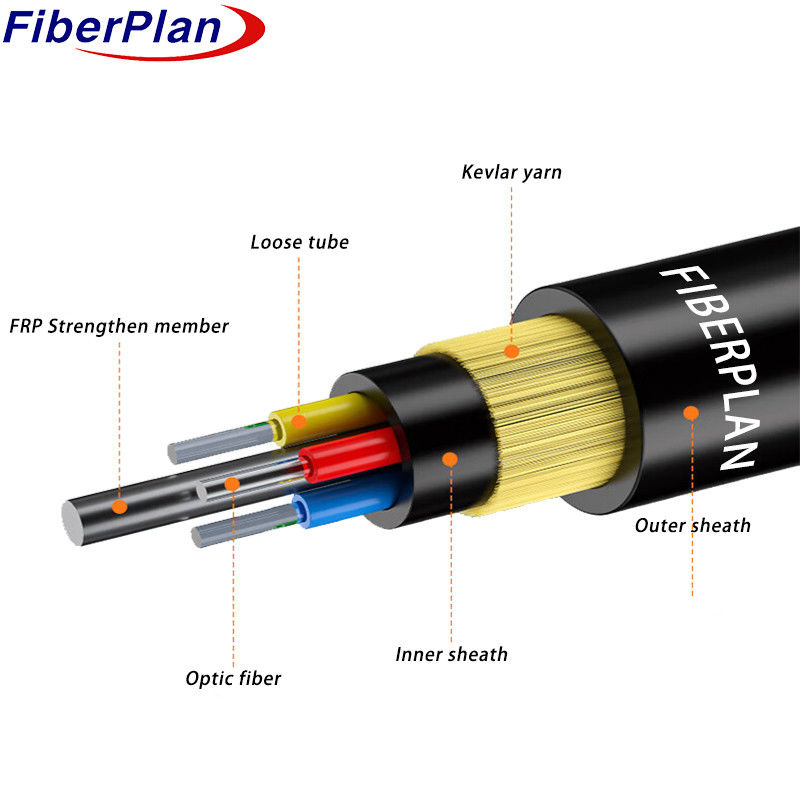

ADSS (All-Dielectric Self-Supporting) ケーブルは,繊維が内部に配置された松散な管のストランディングを使用します.
水に耐える化合物で満たされた高モジュールプラスチック管です
FRP (Fiber Reinforced Plastic) で作られ,コンパクトな円形状の非金属中央強度部品
複合物で満たした後 薄いポリエチレン (PE) の内膜で覆われます
その後,アラミド繊維の鎖状層が強度成分として内層を強化します.
ケーブルはポリエチレン (PE) またはアンチトラッキング (AT) の外殻で完成します.
適用する
1 ADSSケーブル設計は,上空電源線のリアルタイム条件を統合する.
2 PE外蓋は110kV以下の電源線に使用され,AT外蓋は110kV以上に使用される.
3 アラミドの量とストランディングプロセスの特定の設計は,多様なスパン要求を効果的に満たしています.
特徴
1 停電なしで設置を許可する.
2 軽量 で 小径 で,氷,風,塔,バックプロップ の 負荷 の ストレス を 軽減 する.
3 30 年 の 寿命 に 設計 さ れ た
4 耐張性と温度耐性を有し,信頼性の高い性能を示します.
ケーブルの施工の詳細
| 繊維数 | 24-144 核 | |||||||
| ロープを詰める | 2.0mm | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | FRP/FRPとPE | ||||||
| サイズ | 2.1mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| フィルラー | PPチューブ/PVCチューブ | |||||||
| 内部カバー | 材料 | PE | ||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2mm (外側/内側) | |||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 11±0.2mm | |||||||
繊維の色
|
繊維数 8 チューブあたりコア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 2コアから60コア | 11±0.3mm | 120±4kg/km | |||||
| 72コア | 12±0.3mm | 140±4kg/km | |||||
| 96コア | 13.5±0.2mm | 170±5kg/km | |||||
| 144コア | 14.5±0.2mm | 200±5kg/km | |||||
| 日当たりの最大作業圧 | 88kN | ||||||
| マックス 許容される作業張力 | 32.7KN | ||||||
| 弾力度電極 | 37KN/mm2 | ||||||
| ミニ屈曲半径 (mm) | オペレーション | 240mm | |||||
| 設置 | 390mm | ||||||
| 余分な負荷 | 余分な負荷 0.5% ~ 0.7% | ||||||
| 氷 | 5mm | ||||||
| 風速 | 35m/s | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.4 | 9.2±0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.6 | 10.4±0.6 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| コーティング直径 | ええと | 125.0±0.05 | 125.0±005 | 125.0±005 | 125.0±005 | 125.0±005 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
