| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ADSS |

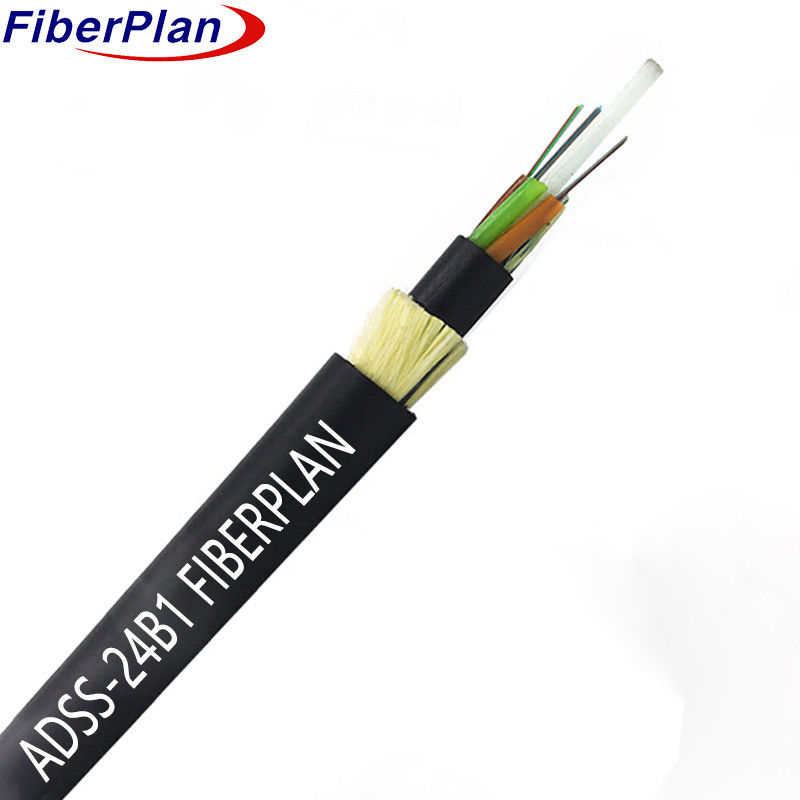

二重シートアラミド糸強化ADSS自立ケーブル
記述
ADSSケーブルは,高モジュールプラスチックチューブ内のハウジング繊維を,緩いチューブストランディングデザインを使用
水に耐える化合物で満たされています このチューブは フィルラーと共に 非金属製の
中央強度メンバー (FRP) は,密度の高い円形ケーブルコアを形成し,その後に化合物で満たされます.
薄いPE内膜がコアに塗り,その後アラミド繊維の層が
最後に,ケーブルは PE または AT の外層で完成し,追加的な保護と内部の保護を保証します.
スラレーション
適用する
1 ADSSケーブル設計は,上空電源ラインの特性に適応する.
110kV以下の線路では PE外膜; 110kV以上の線路では AT外膜.
3 調整されたアラミドとストランディングは,さまざまなスパンプ要件に適しています.
特徴
1 停電なしの非障害装置
2 氷,風,塔,バックプロップ の 荷重 を 軽減 する ため に 軽く 小さい サイズ です.
設計寿命は30年
4 優れた耐張性と温度性能
定数設計パラメータ
| 繊維のNO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 詰め棒 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 管の直径 (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 定数直径 (±0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 詰め棒 | 材料 | PP | 色 | ブラック | |||
| 最大張力強度 | 4000N | ||||||
| 最大圧縮負荷 | 3000N/100mm | ||||||
| 最小の屈曲半径 | 10D | ||||||
| スパン長さ | 100mから500m | ||||||
| 外部のシート材料 | PE | ||||||
| 温度範囲 | -20°C ~ 70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について4 | 125±0 について4 | 125±0 について4 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±5 | 242±5 | 242±5 | |||
