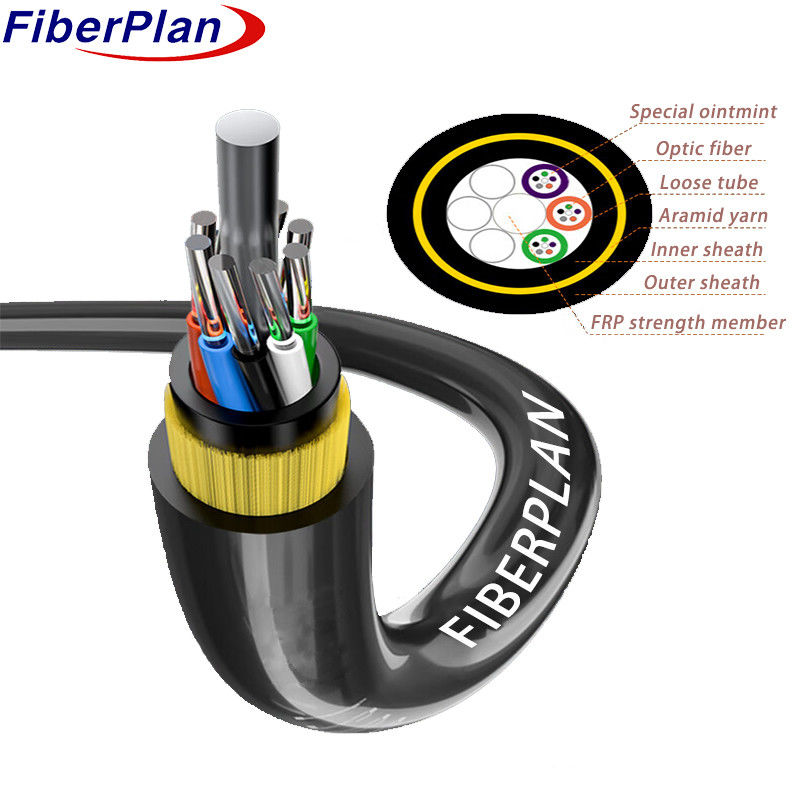

オーバーヘッド ダブルジャケット マルチコア マルチモード ADSS ファイバーオプティックケーブル
記述
ADSS (All-Dielectric Self-Supporting) オプティカルファイバーケーブルは,既存の高
設置のための電圧伝送塔.その利点には,コスト効率性,建設の容易性,
安全性が向上し メンテナンスが簡素化します
世界的に広く使用されているADSSケーブルは,電源通信のために人気の選択肢として使用されています.
柔軟性と信頼性
適用する
* ADSSケーブルを設計する際には,空中電力の実際の状態が完全に考慮されます.
設計された
* 110kV未満の上空電源線では,PE外蓋が適用されます.
* 110kV以上の電源線では,AT外殻が適用されます.
* アラミドの量とストランディングプロセスの専用設計により,様々なスパンズの需要を満たすことができます.
特徴
* 精密な設計と長さの過剰制御により,例外的に低い減衰と分散が確保されます
優れた機械性能と環境性能
*非金属構造で 電源システムを中断することなくケーブルを敷くことができます
*高強度アラミド繊維を強度要素として利用することで,優れた拉伸耐性を有し,
細い直径で軽いケーブルで,様々な気象条件や設置期間に対応します.
*選択的な特殊なAT (アンチトラッキング) 外蓋は,優れた電気侵食耐性を備えています.
ケーブルの施工の詳細
| 繊維数 | 24-144 核 | |||||||
| ロープを詰める | 2.0mm | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | FRP/FRPとPE | ||||||
| サイズ | 2.2mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| フィルラー | PPチューブ/PVCチューブ | |||||||
| 内部カバー | 材料 | PE | ||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2mm (外側/内側) | |||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 12±0.1mm | |||||||
繊維の色
|
繊維数 8 チューブあたりコア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 2コアから60コア | 11±0.4mm | 120±5kg/km | |||||
| 72コア | 12±0.4mm | 140±5kg/km | |||||
| 96コア | 13.5±0.5mm | 170±6kg/km | |||||
| 144コア | 14.5±0.5mm | 200±8kg/km | |||||
| 日当たりの最大作業圧 | 88kN | ||||||
| マックス 許容される作業張力 | 32.7KN | ||||||
| 弾力度電極 | 38KN/mm2 | ||||||
| ミニ屈曲半径 (mm) | オペレーション | 240mm | |||||
| 設置 | 390mm | ||||||
| 余分な負荷 | 余分な負荷 0.5% ~ 0.7% | ||||||
| 氷 | 5mm | ||||||
| 風速 | 35m/s | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.4 | 9.2±0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.6 | 10.4±0.6 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| コーティング直径 | ええと | 125.0±0.05 | 125.0±005 | 125.0±005 | 125.0±005 | 125.0±005 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
