| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTC8S |

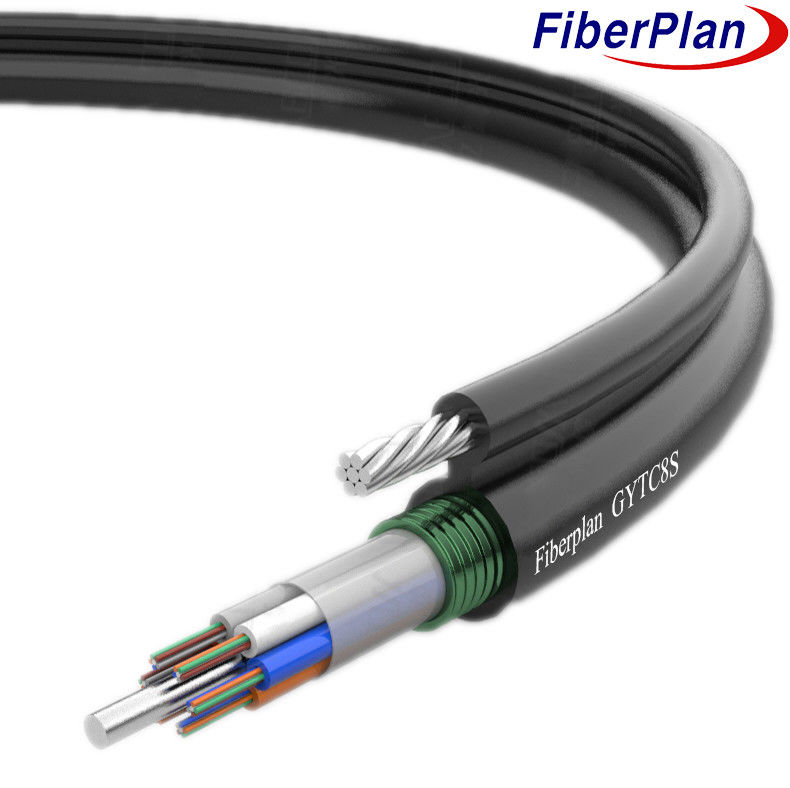

高性能自立型光ケーブル GYTC8S
記述
このケーブルには,水に耐える化合物で満たされた高モジュールプラスチック散布管に繊維が含まれています.
中核のワイヤーは強度を増やします.チューブとフィラーはこの周りに横たわり,コンパクトな円形ケーブルを形成します.
PSPのコア周辺のアプリケーションの後,このセクションは,サポートストランディングワイヤーと一緒に,内包されています
特別に自立した空中装置のために設計された.
このケーブルは,このような設定で信頼性の高いパフォーマンスを提供します.
適用する
1 これらの特殊な方法に対応する空中およびパイプラインの設置に最適です.
2 屋外配送用に設計され,様々な環境での耐久性を保証します.
3 長距離接続とローカルエリアネットワーク通信の両方をサポートし,汎用的な接続
投資の選択肢は
特徴
1 強い機械的強度と高温耐性を有する.
2 水解に耐える高強度松散管の設計が耐久性を保証します.
3 特殊 な 管 の 詰め物 の 化合物 が 繊維 を 保護 する 重要 な 機能 を 備える.
4 バランス は 柔軟性 を 備えた 圧縮 抵抗 を 備える.
5 PEのシールドは,ケーブルを有害な紫外線から保護し,長寿を高めます.
ケーブルの施工の詳細
| 繊維数 | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 外径 (±0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-165 | 54X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| 表面の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 水栓 システム |
材料 | フィルリングゲル / 水を遮るテープ | |||||
| 中心強度 メンバー |
材料 | FRP | 直径 | 1.4 (((6-48) 2.0 ((72-144) |
|||
| 精神力 メンバー |
材料 | 鋼鉄線 | タイプ | 1.0mm*7 | |||
| 装甲 | 材料 | アルミテープ | |||||
| ゲール | 材料 | PE | サイズ (体重) |
2.5*1.5mm | |||
| 外殻 | 材料 | PE | 色 | ブラック | |||
ケーブルの機械特性と環境特性
| 張力強度 | 長期 (N) | 3000N | |||||
| 短期 (N) | 7000N | ||||||
| 圧縮負荷 | 長期 (N) | 300N/100mm | |||||
| 短期 (N) | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について8 | 125±0 について8 | 125±0 について8 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | |||
