| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTC8S53 |

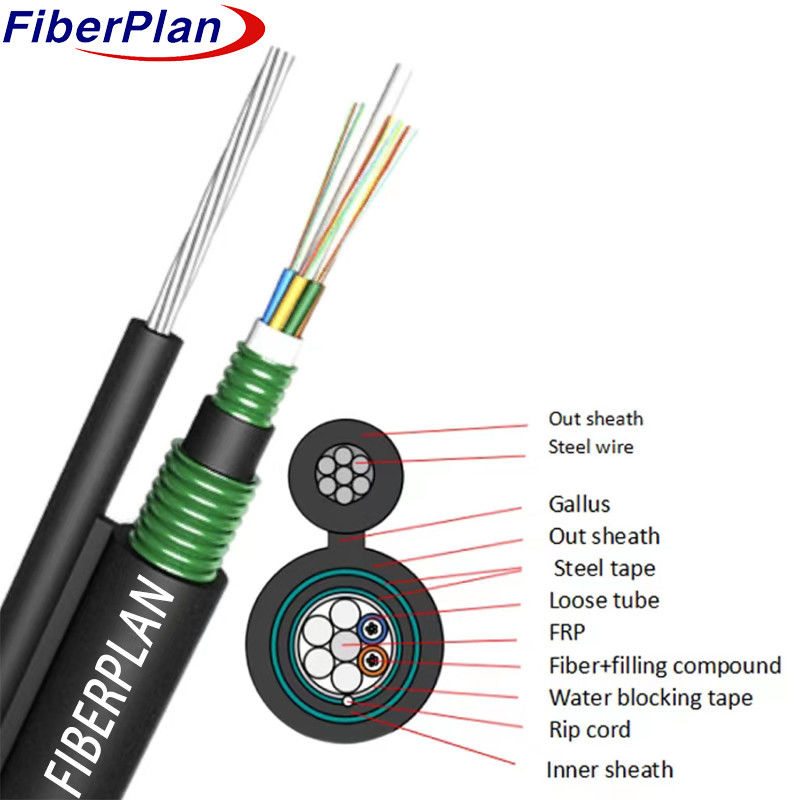

図8 双面ジャケット 双面装甲光ファイバーケーブル GYTC8S53
記述
高モジュールプラスチック製の緩い管の中に繊維を配置し,
水に耐える化合物です.非金属FRPはコアの中央強度要素として機能します.
この後,強度要素の周りにコンパクトな円形ケーブルコアを形成します.
波紋鋼テープを塗り込み,内側カバーを加えます.その後,PSPの層を導入します.
この部分には,支柱として線を連結し,
このデザインは,特に8の形状の構造を作り出すため,ポリエチレン (PE) のシートで完成します.
耐久性と機能性を様々な条件で保証する自立型空中装置に合わせたもの
適用する
* トランク電源送電システムに適しており,効率的で信頼性の高い電源配送を
長い距離です
* 電力供給が高い地域にあるアクセスネットワークやローカルネットワークに導入するのに理想的です
磁気干渉により 強力な干渉耐性のある接続が可能になります
特徴
* 優れた柔軟性と屈曲性能を備えており,様々な設置条件に簡単に適応できます.
* 外径が小さく,軽量で,安易かつ便利な設置を可能にします.
* 100%のケーブルコア充填を保証し,光ファイバーの包括的な保護とサポートを提供します
ケーブル内にある
構造の詳細
| 繊維数 | 24F | ||||||
| SM繊維 | 繊維の種類 | G652D | 核の同心度 エロ |
≤0.3um | |||
| MFD | 8.6・9.8um | 装飾物 円形でない |
≤0.7% | ||||
| コーティング直径 | 124.8±0.5um | カラー繊維 | 標準スペクトル | ||||
| 緩いバッファ | 材料 | PBT | 色 | 青 白 黄色 | |||
| 直径 | 1.75±0.05mm | 厚さ | 0.35±0.05mm | ||||
| 詰め棒 | 材料 | PP | 色 | 白い | |||
| 直径 | 1.65 | Qty | 4 | ||||
| 筋力のあるメンバー | 直径 | 明るい鋼線 | 直径 | Φ185 | |||
| 水栓システム | 材料 | 防水テープ | |||||
| 内部カバー | 材料 | PE+鋼テープ | 色 | ブラック | |||
| 直径 | 7.8±0.2mm | 厚さ | 0.8±0.1mm | ||||
| リップコード | 仕様 | ホワイト 1110D*2 | Qty | 1 | |||
| ゲール | 材料 | 明るい鋼筋の線 | 仕様 | 1.0*7-3.0mm | |||
| 外殻 | 材料 | PE+鋼テープ | 色 | ブラック | |||
| 直径 | 6.0±0.2*11.9±05 -19.7±05 |
厚さ | 1.6±02 | ||||
メカニカル・環境性能
| 張力強度 | 短期 (N) | 6000N | |||||
| 長期 (N) | 2000N | ||||||
| 圧縮負荷 | 短期 (N) | 3000N/100mm | |||||
| 長期 (N) | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 温度 | -20°C+70°C | ||||||
繊維の性能
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±1 | 125±1 | 125±1 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | |||
