| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTC8Y |

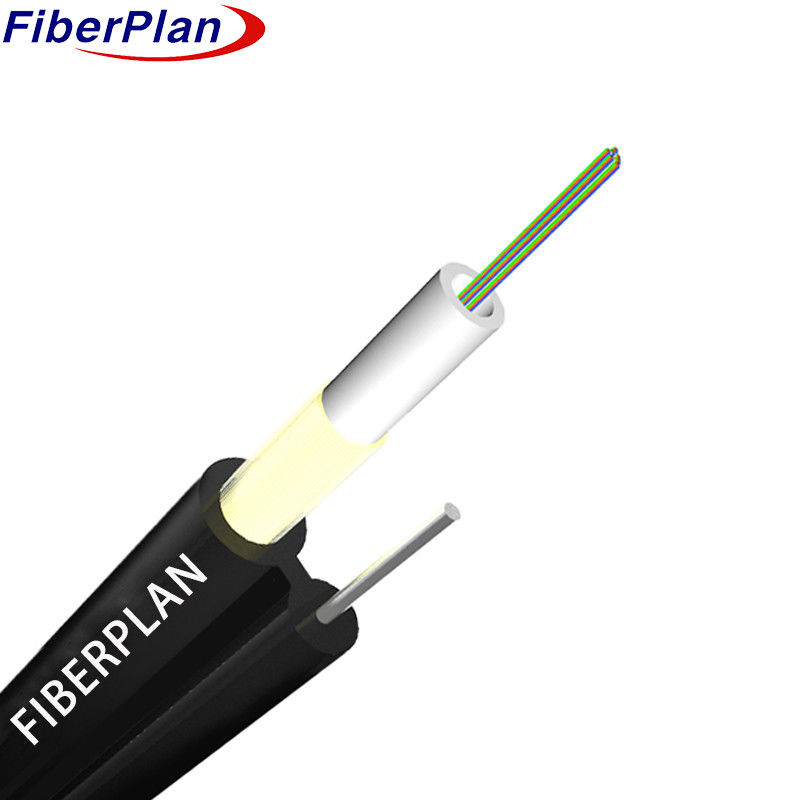

自動支える 8 図 アラミド繊維の光ケーブル GYXTC8Y
記述
繊維は高モジュールプラスチックから作られた 緩い管の中に置かれ 水に耐える
複合体.さらに,ケブラーは外側のジャケットの内部に組み込まれています.このケーブルセクションは,
支柱として機能するワイヤーは PE 蓋で完成し,図8構造を形成します.
適用する
この仕様は,図8の自立型センターチューブ光学ケーブルのための基本的な基準を概要しています.
空中装置,特に空中使用用に設計されたもの.
特徴
1 非金属性強度は,特殊な抗電磁性能力を備えています.
2 証明された緩い管の設計により,信頼性の高い性能が保証されます.
3 優れた機械的および環境的耐久性
4 柔軟性 と 屈曲 能力 が 優れている.
5 外径 が 狭い 軽量 で 簡単に 設置 できる
6 ケーブラー 強化 は,ケーブル の 張力 力 を 大きく 高め ます.
ケーブルの施工の詳細
| 仕様 | 詳細 |
|---|---|
| 繊維数 | 1から12コア |
| 緩いチューブ材料 | PBT |
| ローズチューブ直径 | 3.0mm ± 0.2mm |
| セルフサポート 鋼鉄ワイヤの直径 | 1.6mm |
| 全ケーブル直径 | 4.0mm × 6.0mm |
| ケーブル重量/キロ | 45kg/km |
繊維の色
|
ファイバー8コアの数 チューブあたり |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア |
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 1~12 | 4.0×60 | 45kg/km | |||||
| 温度範囲 | -40+70 | ほら | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミニ屈曲半径 (mm) | 短期 | 20D | |||||
| 最低許容された拉伸強度 (N) | 長期 | 700 | |||||
| 最低許容された拉伸強度 (N) | 短期 | 1200 | |||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 設置温度 ((°C) | -20 ~ +60 | ||||||
| 保存温度 ((°C) | -40 ~ +70 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.3 | 9.2+/-0.3 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-06 | 10.4+/-06 | ほら... | ほら... | ほら... | |
| 数値アパルチャー (NA) | ほら... | ほら... | 0.200+/ -0だった013 |
0.275+/-0 013 |
0.200+/-0 .013 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維の長さと点の異常 | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| パラメータ | ユニット | G.652D | G.652E | G.657A1 | G.657A2 | Gさん655 |
|---|---|---|---|---|---|---|
| 断続性 | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 差の逆散乱係数 | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| 中核直径 | μm | - | - | 50±1 とする0 | 62.5±25 | 50±1 とする0 |
| コーティング直径 | μm | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| コーティング直径 | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| コーティング/コーディングの濃度誤差 | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| コート・ノン・サーキュラー性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| 中核/コーティングの集中度誤差 | μm | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 |
| カール (半径) | μm | ≤4 | ≤4 | - | - | - |
