| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTC8S |

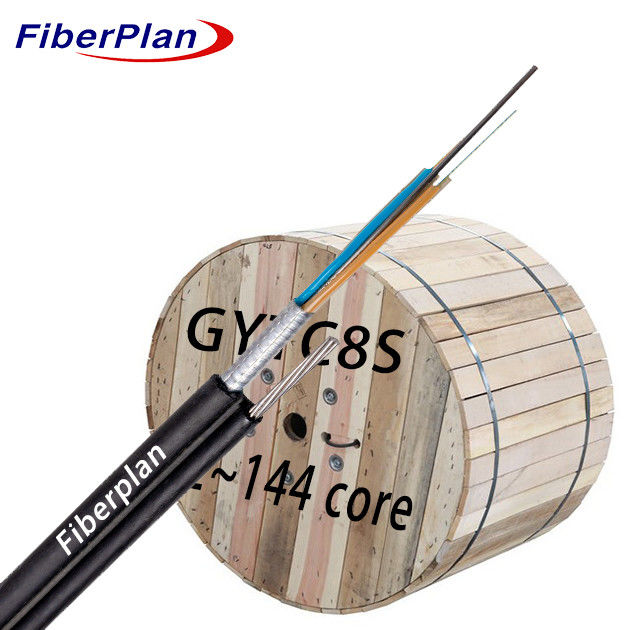

鉄筋線 図8 光ファイバーケーブル 鉄筋テープ 装甲 GYTC8S
記述
光ファイバーは高モジュールなプラスチック製の放鬆管の中に配置され 水に耐える
原子核の中心部には 鋼鉄線が金属の強度要素として機能します
この強度要素の周りに包まれ,コンパクトで円形なケーブルコアを形成します.
ケーブルのコアを取り巻く. この部分,配線線が配線している
支持として,ポリエチレン (PE) のシートで囲まれ,図8の構造を形成する.このようなケーブル設計は,
自動支え空中装置用に設計されている.
適用する
1 空中またはパイプラインの設置のために設計され,汎用的な展開オプションを提供しています.
2 特別に屋外での使用のために設計され,様々な環境条件で耐久性を確保します.
3 長距離通信とローカルエリアネットワーク通信の両方に最適で,汎用的な接続オプションを提供します.
特徴
1 優れた機械的強度と温度耐性を保証します.
2 強化強さのために,強固で水解に耐える緩い管を備えています.
3 特殊なチューブ補填化合物を組み込み,繊維を重要な保護で保護する.
ケーブルの施工の詳細
| 繊維数 | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 外径 (±0.5mm) | 5.4X86 -15歳だ0 |
5.4X86 -15歳だ0 |
5.4X86 -15歳だ0 |
5.4X98 -16歳5 |
5.4X108 -17歳だ5 |
5.4X122 - 19歳0 |
5.4X149 -22歳0 |
| 外径の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 水栓 システム |
材料 | フィルリングゲル / 水を遮るテープ | |||||
| 中心強度 メンバー |
材料 | FRP | 直径 | 1.4 (((6-48) 2.0 ((72-144) |
|||
| 精神力 メンバー |
材料 | 鋼鉄線 | タイプ | 1.0mm*7 | |||
| 装甲 | 材料 | アルミテープ | |||||
| ゲール | 材料 | PE | サイズ (h*w) |
2.5*1.5mm | |||
| 外殻 | 材料 | PE | 色 | ブラック | |||
ケーブルの機械特性と環境特性
| 張力強度 | 長期 (N) | 3000N | |||||
| 短期 (N) | 7000N | ||||||
| 圧縮負荷 | 長期 (N) | 300N/100mm | |||||
| 短期 (N) | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±1 | 125±1 | 125±1 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | |||
