| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ADSS |

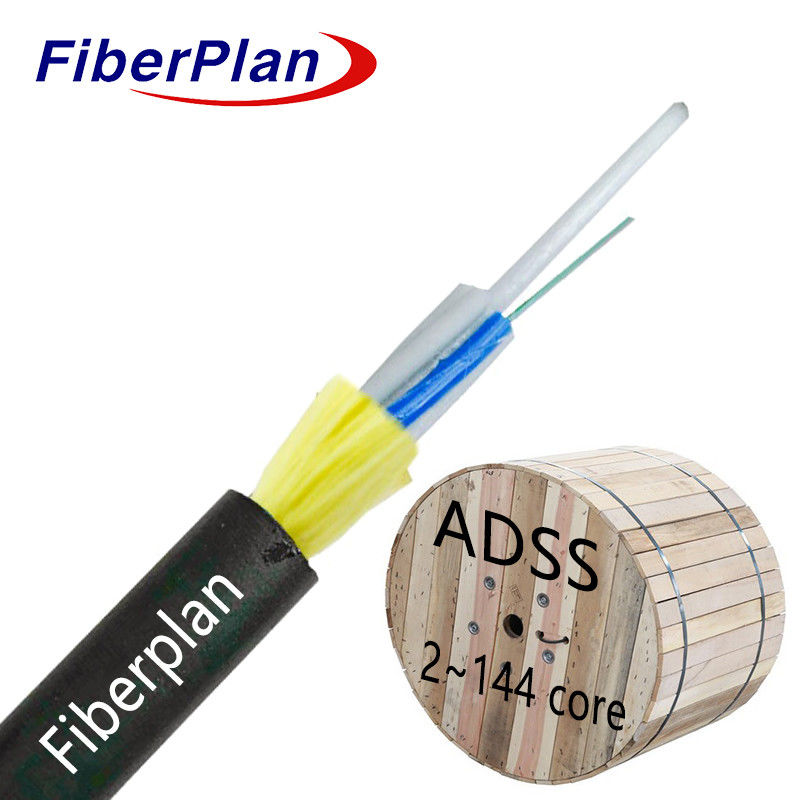

シングルシェイプ エアリング ファイバー オプティック オールダイエレクトリック 自立ケーブル
ADSS
記述
このケーブルには高モジュールプラスチック管があり 水に耐える化合物で満たされ 繊維を収納しています
防水 材料 を 敷き詰め て いるしているトゥイン
カーブラー繊維と松散な管で,コンパクトで防水構造を保証します.についてサイン
ケーブルは耐久性のあるポリエチレン (PE) 蓋で包まれており,外部の要素から保護されています.
適用する
この仕様書では,単着のADSS (全介電自立型) ケーブルの一般的前提条件を概説しています.
空中装置やチャクト装置に適しています.
特徴
* 特殊な機械性能と温度性能
*水解に耐える高強度で緩いチューブ
*重要な繊維の保護のために 特殊なチューブ補填化合物
*圧縮耐性と柔軟性
*2つの並列鋼鉄線で支えられる拉伸強度
*コンパクトなサイズで軽量で 簡単に設置できます
ケーブルの施工の詳細
| 繊維数 | 2-144コア | |||||||
| 湿度障害物 | 防水テープ | |||||||
| ローズチューブとフィラーエレメント | 材料 | PBT | ||||||
| 直径 | 2.2mmF+-0.2mm | |||||||
| 中央力帯 | 材料 | FRP | ||||||
| サイズ | 2.0mm+-0.2mm | |||||||
| 糸 | デュポント・ケルバー製の糸 (6個) | |||||||
| スパン | 50m~150m | |||||||
| 全ケーブル直径 | 15.0mm+-0.5mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| ケーブル重量/km | 75kg/km | |||||||
| 外殻 | 材料 | PE | ||||||
| 直径 | 1.8±0.2mm | |||||||
| ケーブル重量/km | 75kg/km | |||||||
繊維の色
|
繊維数 1つのチューブあたり12コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークします.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| ポイント | 記述 | ||||||
| 設置 温度 ((°C) |
-15+60 | ||||||
| オペレーション 温度 (°C) |
-40+70 | ||||||
| 折りたたみの半径 (ミリ) | 長期 | 10D | |||||
| 短期 | 20D | ||||||
| 許容される拉伸強度 (N) | 長期 | 600 | |||||
| 短期 | 1500 | ||||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 短期 | 1000 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | |||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
