| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTS |

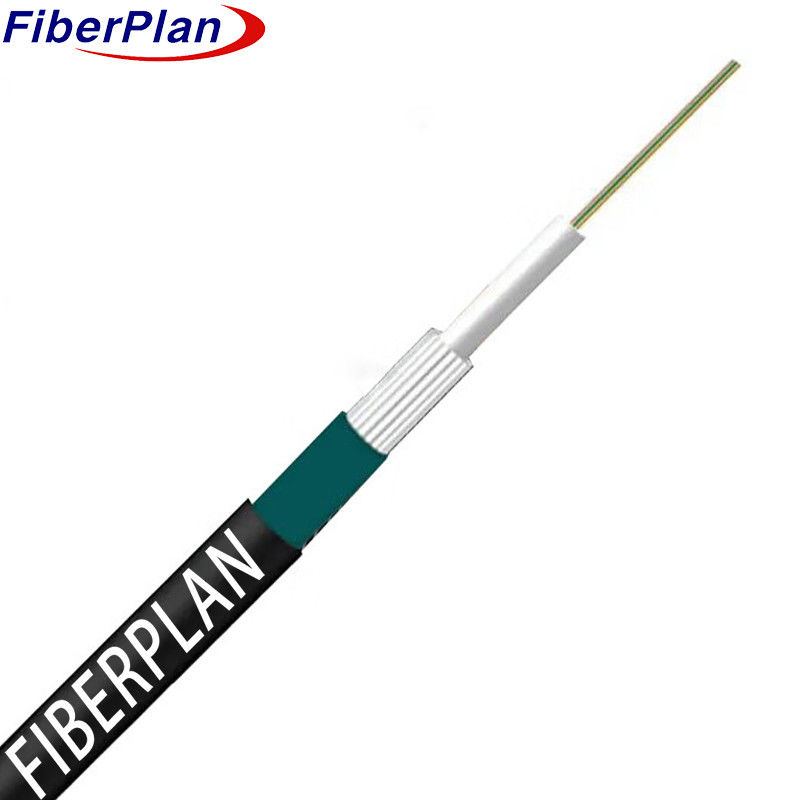

ポリエチレンジャケット GYXTS 圧縮耐性,外装装甲光ファイバーケーブル
記述
光ファイバーは 柔らかいプラスチックチューブに 埋め込まれていて 防水化合物で満たされています
ブロックガラス繊維,波紋鋼テープで遮断され,アクセシビリティのためにリップコードが付着し,最後に包装されている
耐久性のあるHDPE外層で
適用する
1 屋外配送に適性: このケーブルは屋外配送のために設計され,環境への挑戦に耐え,
異なる気象条件での信頼性の高い性能
2 汎用性: 空中やパイプラインの敷設方法に適しているため,設置に柔軟性があり,
効率的に異なる設置シナリオを調整する.
3 広範囲の通信: 遠隔通信のニーズと地域の両方をサポートできる
ネットワークのセットアップにより,さまざまな距離を横断する様々なネットワークアプリケーションに使いやすくなっています
特徴
1 機械性能と温度性能が良好
2 水解に耐える高強度松散管
3 繊維の重要な保護を保証する特殊なチューブ詰め合体
4 圧縮抵抗と柔軟性
5 PE 蓋 は,電線 を 紫外線 から 守る
6 緩い管の詰め合わせ物と 100% のケーブルコア詰め物
構造の詳細
| 繊維数 | 6Fから24F | ||||||
| 緩いチューブ | 材料 | PBT | 色 | 白い | |||
| 直径 | 2.9±0.05mm (6-12F) | 厚さ | 0.4±0.05mm (6-12F) | ||||
| 3.5±0.05mm (24F) | 0.5±0.05mm (24F) | ||||||
| 糸 | 材料 | 水を阻害するガラス繊維 | Qty | 20本 | |||
| リップコード | Qty | (1110*2) *2 | 色 | ホワイト | |||
| 装甲 | 材料 | 波紋鋼テープ | 直径 | 0.21*20mm | |||
| 外殻 | 材料 | HDPE | 色 | ブラック | |||
| 直径 | 7.4±0.2mm (6-12F) | 厚さ | 1.2-1.3mm (6-12F) | ||||
| 8.5±0.3mm (24F) | 1.3±0.1mm (24F) | ||||||
| 純重量 | 48±5kg/km | ||||||
メカニカル・環境性能
| 張力強度 | マックス | 2000N | |||||
| 圧縮負荷 | マックス | 2000N/100mm | |||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 保存温度 | -50°C+70°C | ||||||
| 動作温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±1 | 125±1 | 125±1 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | |||
