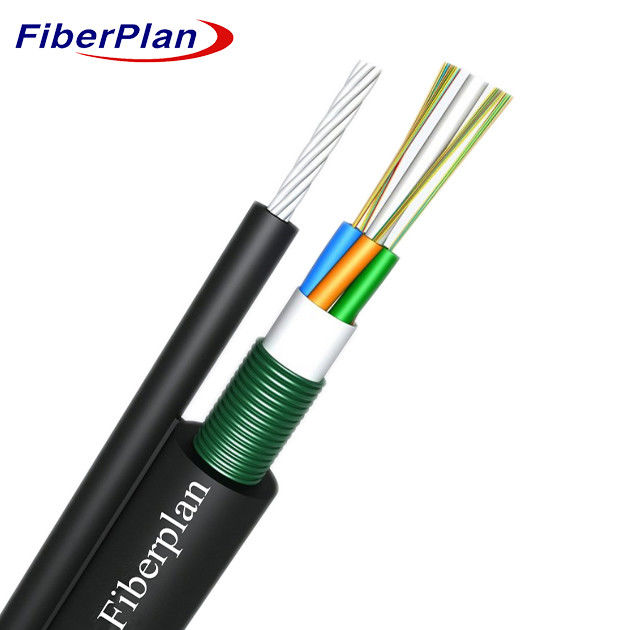

図8 自立型空中光ファイバー屋外ケーブル GYTC8S
記述
飛行機から自立するよう 細心の注意を払って 設計されています
単調または多調の繊維を高度な金属から作られた保護用緩い管の中に慎重に配置し,
このチューブは水に耐える詰め物でさらに保護され,繊維が
カーブの中心に位置する鋼鉄ワイヤがケーブルを遮断します.
この核の周りに,チューブとフィラーが複雑に絡み合って,
堅牢でコンパクトな円形ケーブルコア.このコアを包むのは,PSP (ポリエチレンシート) の層で,
最後に,組み立ては,ポリエチレン (PE) のシートで完成し,鎖を包み込みます.
このケーブルの設計により,設置用の理想的な選択になります.
自動空中支援が不可欠である場合,外面での困難な環境の中で信頼性と安定性を保証します.
条件について
適用する
この仕様では,図8の自立ケーブルに必要とされる基準を概説しています.
空中,管道,直接埋葬装置の様々な要求.
特徴
1 繊維の長さを最適化: 繊維の長さ過剰を正確に管理することで,優れた拉伸強度と
温度性能により,様々な条件下でケーブルの耐久性と回復力を高めます.
2 頑丈なチューブ保護: 高強度で水解に耐える緩いチューブを組み込み,
繊維を環境から保護する
危険因子や 潜在的な損害
3 防水 設計 策: ケーブル が 水 に 耐える こと を 保証 する ため に,様々な 策 が 採用 さ れ て い ます
中央の強度要素として鋼鉄ワイヤの使用を含む浸透,緩い中に化合物を満たす
パイプの補給,ケーブルコアの補給,およびPSPの適用により水分防護が強化される
完全に防水性を確保する
ケーブルの施工の詳細
| 繊維数 | 24~144コア | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | FRP | ||||||
| 直径 | 1.4mm | |||||||
| 精神的な強さ | 材料 | 鋼鉄のワイヤ | ||||||
| 直径 | 1.0mm*7 | |||||||
| ゲール | 材料 | PE | ||||||
| 直径 | 2.2mm*2.8mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| チューブ詰め | 材料 | 管の詰め物 | ||||||
| 外装装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE | ||||||
| 直径 | 1.70±0.3mm | |||||||
繊維の色
| 繊維数 チューブ8コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア |
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 24コアから60コア | 5.5*10.0±0.4mm | 145 ±3 kg/km | |||||
| 72コア | 13.1±0.3mm | 290±8kg/km | |||||
| 96コア | 14.7±0.3mm | 330±8kg/km | |||||
| 144コア | 17.9±0.3mm | 420±8kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 3000 | |||||
| 許容される数分 張力強度 (N) |
短期 | 7000 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 3000 | |||||
| オペレーション 温度 (°C) |
-40 ~ +70 | ||||||
| 設置 温度 ((°C) |
-15 ~ +60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| コーティング直径 | ええと | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
