| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTS |

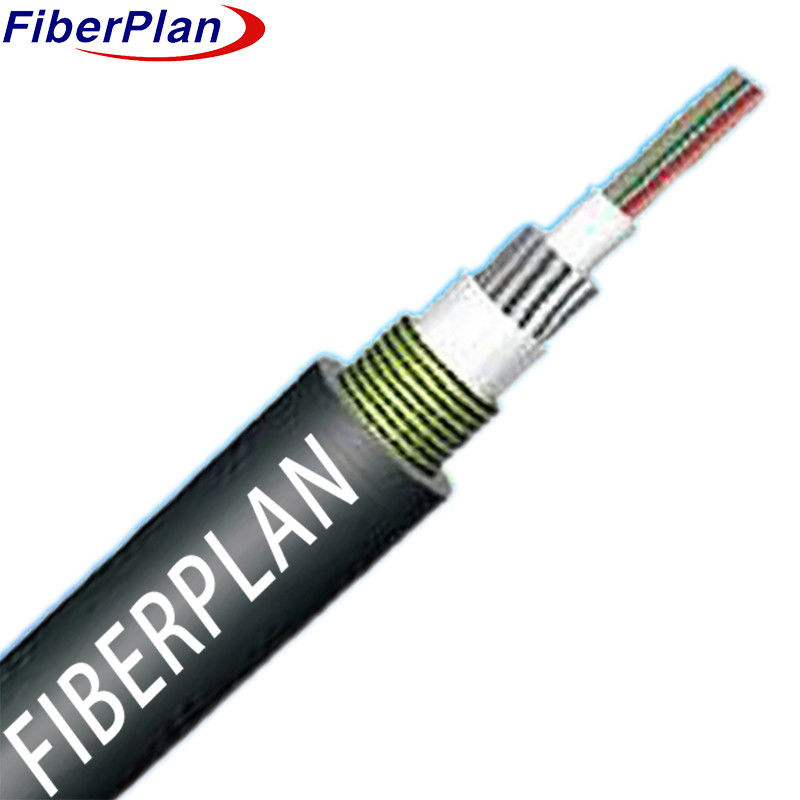

GYXTS 外部用装甲型外部用有料光ファイバーケーブル
記述
このケーブルの設計は,防水化合物で満たされた柔軟なプラスチック管の中に光ファイバーを組み込む.
防水用ガラス繊維で遮断され,波紋紙に包まれています.
さらに,このケーブルには,アクセシビリティのためにリップコードがあり,さらに耐久性のある電磁板で強化されています.
高密度ポリエチレン (HDPE) の上層層で強度と弾力性を高めます
適用する
1 屋外での適応性: 屋外での配送のために特別に設計され,ダイビングでの信頼性の高いパフォーマンスを保証します.
厳しい気象条件で
2 柔軟な設置: 垂直式および管路式敷設方法の両方に適しており,異なる敷設方法に柔軟性があります.
停滞のシナリオ
3 通信の多用性:長距離通信とローカルエリアネットワークの両方をサポートできる
異なる距離のネットワークアプリケーションに対応する設定です
特徴
1 機械と温度信頼性: 温度変動と機械的な変化にかかわらず一貫した性能
ストレスのレベルが高く,信頼性が確保されます.
2 耐水解 高強度管: 耐久性 を 保ち,長期間 用いる ため に 水解 に 耐える
湿った環境で
3 重要な繊維保護: 特殊なチューブ補填化合物は,封鎖された繊維を効果的に保護し,
必要な保護です
4 圧迫耐性と柔軟性: 圧迫耐性と柔軟性をバランスして,汎用的な設置を保証します.
5 紫外線 保護 PE 蓋: PE で紫外線 放射線 に 対し て 遮断 する こと に よっ て,ケーブル の 完全 性 を 保ち ます
シェイット
ケーブル全体で徹底的な環境保護を保証し,
ローズ・チューブと完全なケーブル・コアの両方に詰め合わせた化合物を介して
構造の詳細
| 繊維数 | 6-24C | ||||||
| 緩いチューブ | 材料 | PBT | 色 | 白い | |||
| 直径 | 2.9±0.04mm (6-12C) | 厚さ | 0.4±0.03mm (6-12C) | ||||
| 3.5±0.04mm (24C) | 0.5±0.04mm (24C) | ||||||
| 糸 | 材料 | 水を阻害するガラス繊維 | Qty | 20本 | |||
| リップコード | Qty | (1110*2) *2 | 色 | ホワイト | |||
| 装甲 | 材料 | 波紋鋼テープ | 直径 | 0.21*20mm | |||
| 外殻 | 材料 | HDPE | 色 | ブラック | |||
| 直径 | 7.4±0.1mm (6-12C) | 厚さ | 1.1±1.4mm (6-12C) | ||||
| 8.5±0.2mm (24C) | 1.4±0.1mm (24C) | ||||||
| 純重量 | 48±5kg/km | ||||||
メカニカル・環境性能
| 張力強度 | マックス | 2000N | |||||
| 圧縮負荷 | マックス | 2000N/100mm | |||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 保存温度 | -50°C+70°C | ||||||
| 動作温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について4 | 125±0.4 | 125±0.4 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | |||
