| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTS |
厳しい環境のための信頼性の高い多管光ファイバーケーブル GYTS
記述
このケーブル は 単調 型 と 多調 型 の 繊維 を 頑丈 な 水 に 耐える 緩い 管 に 閉じ込める
耐久性のあるプラスチックで作られています. 強化は鋼鉄線で提供され,より高い温度のためにポリエチレンコーティングがあります.
繊維の数を計上します.チューブとフィラーが詰め込まれたコンパクトなコアの中に細心の注意を払って配置され,ケーブルは追加の
PSP 層からの保護. PE コーナーがコーナー全体をカバーし,トップレベルの保護を保証します.
外部の要素に対する信頼性と防御性
適用する
1 屋外耐久性: 屋外使用のために特別に設計され,様々な環境で信頼性の高いパフォーマンスを保証します.
屋外での厳しい気象条件
2 柔軟な設置: 柔軟な展開オプションで,様々な設備に対応する,空中またはパイプラインの設置
適応可能なソリューションによる設置の必要性
3 通信の適応性:長距離通信とローカル通信の両方のシームレスなデータ転送をサポート
区間ネットワークは,様々な距離を横断する様々な通信設定に対応します.
特徴
1 調整可能な性能: 異なる温度や機械的ストレスの間でも一貫した動作を保証する.
様々な環境での信頼性を確保する
2 堅固 な 構造: 水解 に 耐える 高強度 の 緩い 管 は,湿った 状態 に も 耐久 性 を 保ち ます.
3 繊維 の 保護: 管 の 中 に ある 特殊 な 化合物 は,閉じ て いる 繊維 を 損傷 する 可能性 から 守る.
4 強度と柔軟性のバランス: PE シェイートからの圧縮抵抗,柔軟性,UV 保護をバランスします.
外部の圧力に対する耐久性を確保する.
5 防水設計: 鋼鉄ワイヤの中央強度メンバー,チューブ内の化合物を満たすような手段を使用
防水性維持し 耐湿性を高めます

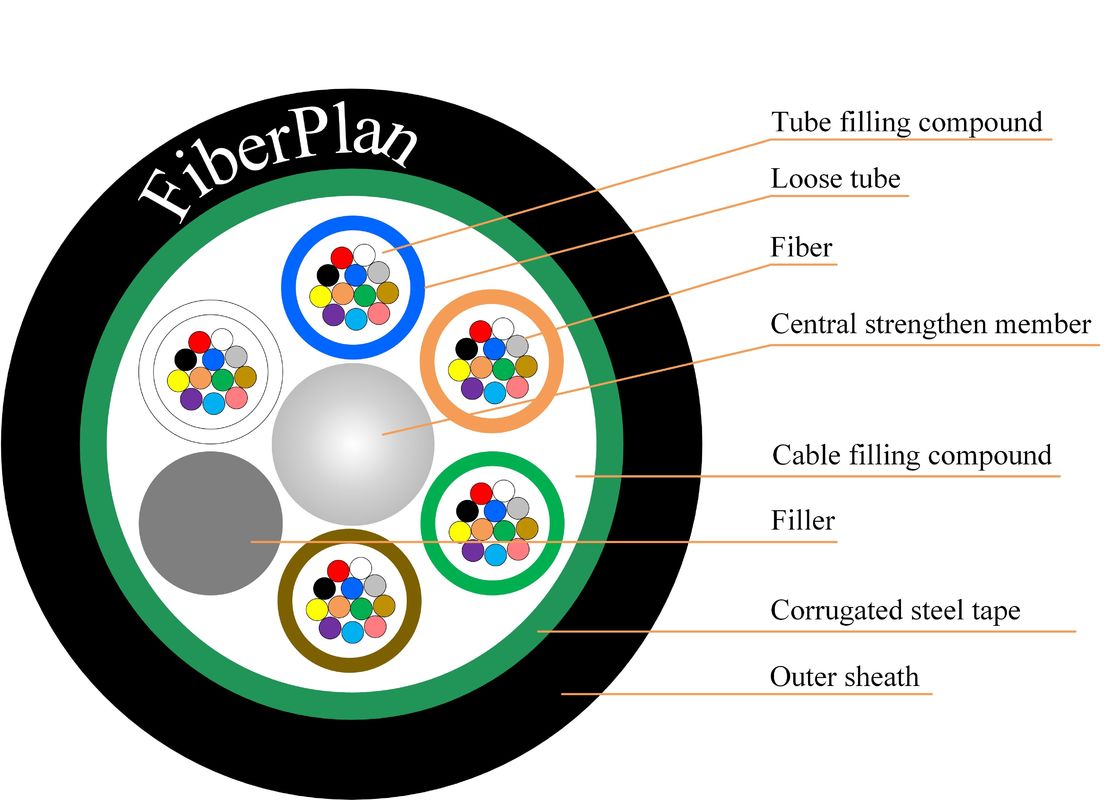

ケーブルの施工の詳細
| 繊維数 | 2~144コア | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼線/FRP/FRP,PEカバー | ||||||
| サイズ | 1.5mm~2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE,HDPE | ||||||
| 直径 | 9.0±0.1mm | |||||||
繊維の色
|
ファイバー8コアの数 1 年間トゥーブ |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 2コアから60コア | 10.0±0.2mm | 115±2kg/km | |||||
| 72コア | 10.4±0.2mm | 120±2kg/km | |||||
| 96コア | 12.4±0.3mm | 180±3kg/km | |||||
| 144 コア | 14.4±0.4mm | 245±4kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 600 | |||||
| 許容される数分 張力強度 (N) |
短期 | 1500 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 1000 | |||||
| オペレーション 温度 (°C) |
-40 ~ +70 | ||||||
| 設置 温度 ((°C) |
-20 ~ +60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.2 | 9.2±0.2 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.6 | 10.4±0.6 | ほら... | ほら... | ほら... | |
| 数値アパルチャー (NA) | ほら... | ほら... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| コーティング直径 | ええと | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
