| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTS53 |

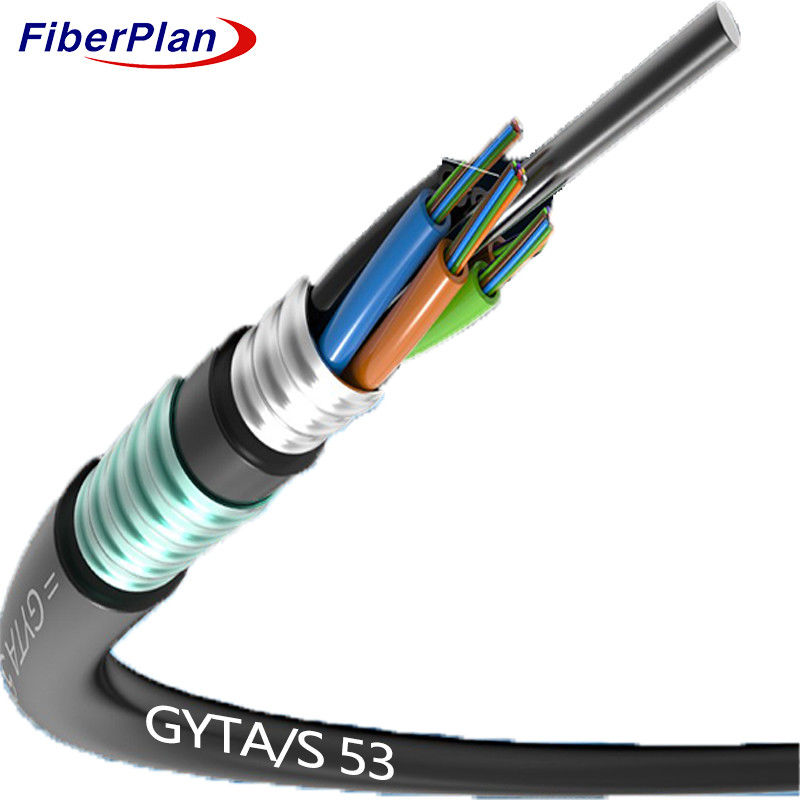

長距離通信とローカルエリアネットワークのための信頼性の高い光ファイバーケーブル
記述
水に耐える化合物で満たされた高強度なプラスチック管の中に配置されています
カーネルの真ん中に鋼鉄線があり,高繊維数を持つケーブルにポリエチレンで覆われている可能性があります.
このチューブとフィルラーは,強度要素を取り囲んで,コンパクトな,
水から保護するために,コアは保護化合物で満たされ,
薄いPE内膜.PSP (ポリエチレンテレフタレート) を塗装した後,ケーブルはPE外膜で完成します.
シェイット
適用する
* 屋外での使用に適した:様々な環境条件に耐えるように設計され,屋外での使用に最適です.
* 多様な互換性: 適応可能な展開オプションを提供して,空中,管道,直接埋葬装置に適しています.
* コミュニケーションの適応性:長距離通信とローカルエリアネットワーク接続の両方に合わせた
屋外環境での様々なコミュニケーションニーズに対応する
特徴
1 強い機械性能と温度性能: 温度を超えて強固な強度と弾力性を保証します.
信頼性の高い動作を保証する
2 水解耐性高強度松散管: 部品を防ぎ,耐久性を保ちます
水解による損傷
3 特殊 チューブ 埋め込み 化合物: 繊維 の 耐久性 や 性能 を 特殊 化合物 に よっ て 向上 さ せる.
4 圧縮抵抗と柔軟性: 圧力の耐性をバランスさせ,インストール中に適応性を確保する
5 防水設計対策
* スチールワイヤ中央強度メンバー
*チューブとケーブルコアを完全に満たす
* APL 湿度障害
* 湿度耐性のためのPSP
* 防水 材料
ケーブルの施工の詳細
| 繊維数 | 12~144コア | |||||||
| ロープを詰める | 4 - 0 | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼鉄線/FRP | ||||||
| サイズ | 1.2mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 内部カバー | 材料 | PE/HDPE | ||||||
| 直径 | 2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| 内装装甲 | 材料 | アルミテープ | ||||||
| 外装装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 1.7±0.2mm | |||||||
繊維の色
| 繊維数8コアチューブあたり | 1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 24コアから42コア | 14.0±0.2mm | 150±2kg/km | |||||
| 48コア | 14.0±0.2mm | 200±2kg/km | |||||
| 60コア | 14.0±0.2mm | 205±2kg/km | |||||
| 72コア | 15.5±0.2mm | 210±5kg/km | |||||
| 96コア | 17.1±0.2mm | 270±5kg/km | |||||
| 144コア | 20.3±0.2mm | 310±5kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミニ屈曲半径 (mm) | 短期 | 20D | |||||
| 最低許容された拉伸強度 (N) | 長期 | 3000 | |||||
| 最低許容された拉伸強度 (N) | 短期 | 4000 | |||||
| 許容される圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 許容される圧縮負荷 (N/100mm) | 短期 | 3000 | |||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±04 | 9.2±04 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±08 | 10.4±08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0015 | 0.275±0 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1 とする0 | 62.5±25 | 50±1 とする0 | |||
| コーティング直径 | ええと | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
