| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ASU (ミニADSS) |

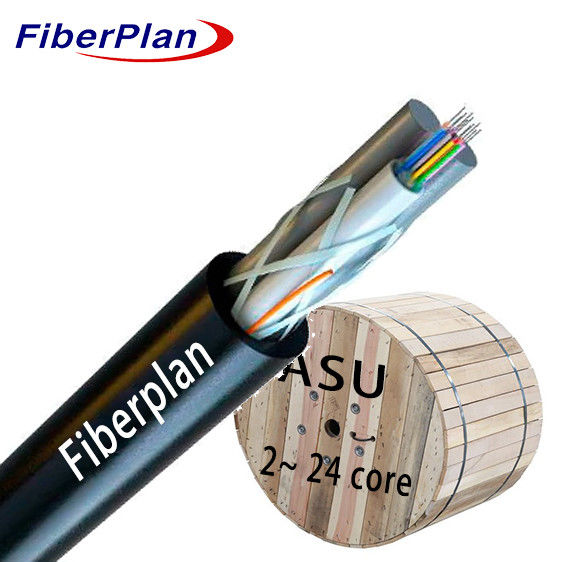

室外用空中用 シングルシート ミニ広告 ASU 光ファイバーケーブル
記述
このASU光ファイバーケーブルは,主にFTTH光学ネットワークの
G.652D型光ファイバーケーブルを搭載しているため,高性能な
性能データ転送だけでなく 設置が非常に簡単です
低コストで安装・メンテナンスコストを保ち,
信頼性と経済的な実行可能性のバランス.構造的には,コア以外のSM光ファイバーロープが設置されています.
さらに,特別に設計された2つの部品を組み込み,
ロープの固定と懸垂を柔軟にし,複雑なネットワーク内でのレジリエンスと安定性を強化します.
オークの配置
適用する
1 屋外配送適応: 室外環境での配備に適しており,耐久性および
異なる気象条件や外部要因に適性
3 トランク・パワー・トランスミッション互換性: トランク・パワー・トランスミッションの要求に対応できる
高出力トランスミッションを広範囲にわたって管理する際の堅牢性と効率性を示唆する
ネットワーク
高電磁気干渉適応性: 高電磁気干渉の場所でのアクセスとローカルネットワークに適しています.
電磁気干渉を最小限に抑え,干渉に敏感性を維持する能力を意味する.
電気磁気環境でも 安定した通信です
特徴
1 堅牢な機械性能と温度性能: 温度範囲と温度範囲にわたって信頼性の高い機能性
安定した動作のための機械的ストレスのレベル
2 水解に耐える高強度松散管: 水解に耐える耐久性のある管構造,
湿度が高い環境でも長生きする専門です
3 繊維保護: 繊維を特殊なチューブ充填複合シールドで保護し,繊維の保護を保証する
長寿です
4 圧迫耐性と柔軟性: 柔軟性のある圧迫に対するバランスのとれた強度,多用途の設置に最適です.
5 ローズ・チューブ・フィリング・コンパウンド:ローズ・チューブの保護特性を強化し,ケーブルを
環境要因
ケーブルコアを完全に満たすことで,完全な保護が保証されます.
長期的に様々な外部要因に対して
ケーブルの施工の詳細
| 繊維数 | 2-12コア | |||||||
| 湿度障害物 | 防水テープ | |||||||
| ローズチューブとフィラーエレメント | 材料 | PBT | ||||||
| 直径 | 2.2mmF±0.1mm | |||||||
| 中央力帯 | 材料 | FRP | ||||||
| サイズ | 2.0mm±0.2mm | |||||||
| スパン | 50m~150m | |||||||
| 全ケーブル直径 | 8.0mm±0.5mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| 外殻 | 材料 | PE | ||||||
| 直径 | 1.8±0.2mm | |||||||
| ケーブル重量/km | 60kg/km | |||||||
繊維の色
|
繊維数 1つのチューブあたり12コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークします.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| ポイント | 記述 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 折りたたみの半径 (ミリ) | 長期 | 10D | |||||
| 短期 | 20D | ||||||
| 許容される拉伸強度 (N) | 長期 | 600 | |||||
| 短期 | 1500 | ||||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 短期 | 1000 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.3 | 9.2±0.3 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.5 | 10.4±0.5 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| コーティング直径 | ええと | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
