外部用 ADSSケーブル 液解耐性緩い管とFRP強度メンバー
記述
水に耐える化合物で満たされている.
防水材料が加えられ 防水とコンパクト性を保ちます
固いポリエステン製の繊維に包まれています.
外部の要素に対する防御のためのヒレン (PE) 蓋.
適用する
この仕様書では,単着のADSS (全介電自立型) ケーブルの基本基準を概説している.
空中装置やチャクトル装置用に設計されている.
特徴
1 特殊な機械耐久性 と 極端な温度 に 耐える 能力
2 水解に耐える高強度ローズチューブ
3 重要な繊維の保護のためのチューブ内の特殊な化合物
4 圧縮抵抗と柔軟性バランス
5 張力強さを高めるため,FRPとアラミド糸で二重強化.
6 簡単に設置するために,コンパクトで軽量な設計で,ユーザの便利さのために設計されています.

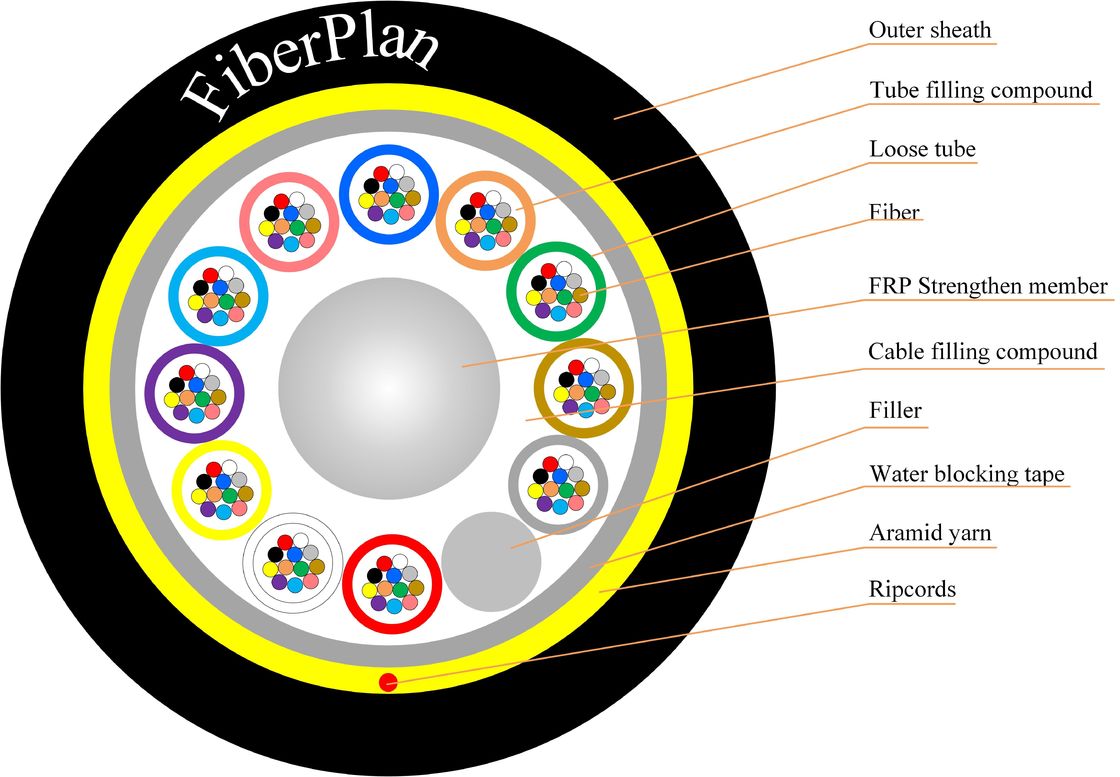

ケーブルの施工の詳細
| 繊維数 | 2-144コア | |||||||
| 湿度障害物 | 防水テープ | |||||||
| ローズチューブとフィラーエレメント | 材料 | PBT | ||||||
| 直径 | 2.2mmF±0.1mm | |||||||
| 中央力帯 | 材料 | FRP | ||||||
| サイズ | 2.0mm±0.1mm | |||||||
| 糸 | デュポント・ケルバー製の糸 (6個) | |||||||
| スパン | 50m~150m | |||||||
| 全ケーブル直径 | 15.0mm±0.3mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| ケーブル重量/km | 95kg/km | |||||||
| 外殻 | 材料 | PE | ||||||
| 直径 | 1.8±0.1mm | |||||||
| ケーブル重量/km | 95kg/km | |||||||
繊維の色
|
繊維数 1つのチューブあたり12コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークします.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| ポイント | 記述 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 折りたたみの半径 (ミリ) | 長期 | 10D | |||||
| 短期 | 20D | ||||||
| 許容される拉伸強度 (N) | 長期 | 600 | |||||
| 短期 | 1500 | ||||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 短期 | 1000 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.4 | 9.2±0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.8 | 10.4±0.8 | ほら... | ほら... | ほら... | |
| 数値アパルチャー (NA) | ほら... | ほら... | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±0.8 | 62.5±2.3 | 50±0.8 | |||
| コーティング直径 | ええと | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
