| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | ADSS |
防水 破裂 耐える ADSS 光ファイバー ケーブル
記述
防水剤を搭載した高モジュールプラスチックチューブからケヴラー強化まで
繊維が保護されていることを保証する湿度に対するシールドを作り出します.
ケーブルが外部環境の脅威に対して回復力を高めるための最終的な保護層として機能します.
全面的な設計により 厳しい条件下で ケーブルの信頼性と耐久性が保証されます
適用する
この仕様書には,単着型完全介電自立ケーブル (ADSS) の基本基準が詳細に示されています.
特別にエアラインやチャクト装置で使用するために設計されたもの.
特徴
1 信頼性の高い機械的および温度性能:ケーブルの機能が維持されることを保証します
異なる環境ストレスにもかかわらず一貫性があり,
温度と機械的圧力
2 水解に耐える高強度ローズチューブ:水解に耐える頑丈なチューブを組み込み,
熱帯電線は,高温や湿度のある環境でも,
制限期間について
繊維の耐久性と性能を向上させる.
チューブの内側に作製された化合物で,入った繊維を
潜在的ダメージ
4 圧縮抵抗と柔軟性の組み合わせ: 圧力を抵抗するケーブルの能力をバランス
柔軟性を高め 耐久性を保ちながら 柔軟な設置方法を可能にします
5 平行鋼鉄線で張力強さを向上させる: 2つの平行鋼鉄線を使用して,
ケーブルの張力強さは,特に緊張下でより強い弾力性と強さを保証します.
6 コンパクトで軽量な設計: 軽量で使いやすい装置のために設計されています
軽量でコンパクトな構造で,様々な環境での操作と展開を容易にする.

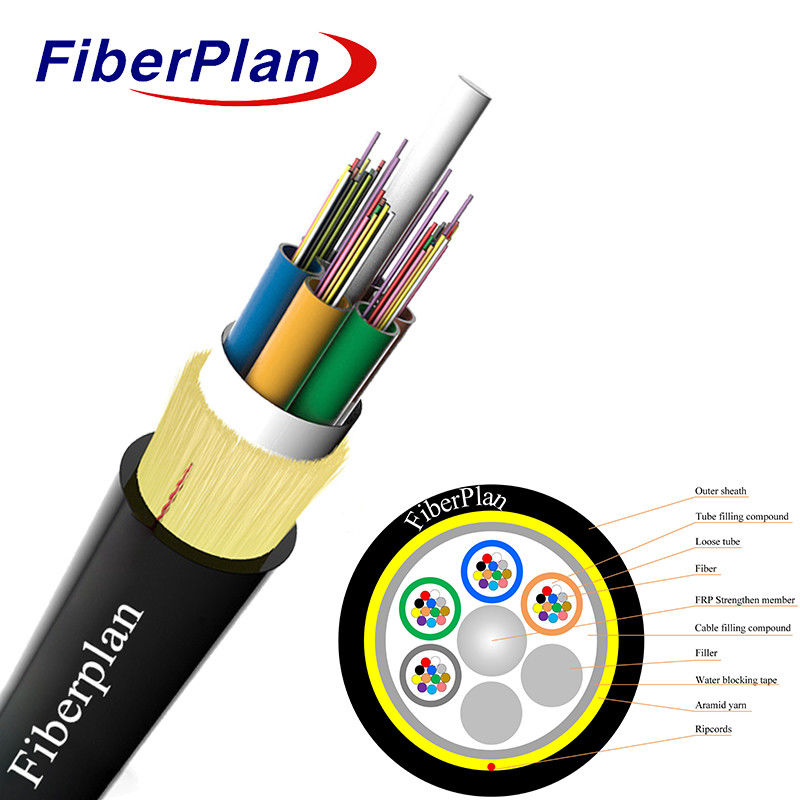

ケーブルの施工の詳細
| 繊維数 | 2-144コア | |||||||
| 湿度障害物 | 防水テープ | |||||||
| ローズチューブとフィラーエレメント | 材料 | PBT | ||||||
| 直径 | 2.2mmF±0.3mm | |||||||
| 中央力帯 | 材料 | FRP | ||||||
| サイズ | 2.0mm±0.1mm | |||||||
| 糸 | デュポント・ケルバー製の糸 (8個) | |||||||
| スパン | 50m~150m | |||||||
| 全ケーブル直径 | 15.0mm±0.3mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| ケーブル重量/km | 65kg/km | |||||||
| 外殻 | 材料 | PE | ||||||
| 厚さ | 1.8±0.2mm | |||||||
| ケーブル重量/km | 105kg/km | |||||||
繊維の色
|
繊維数 1つのチューブあたり12コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークします.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| ポイント | 記述 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 折りたたみの半径 (ミリ) | 長期 | 10D | |||||
| 短期 | 20D | ||||||
| 許容される拉伸強度 (N) | 長期 | 600 | |||||
| 短期 | 1500 | ||||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 短期 | 1000 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| キャベルのオフ波長 λcc | nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.3 | 9.2±0.3 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.4 | 10.4±0.4 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| コーティング直径 | ええと | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤3 | ≤3 | ほら... | ほら... | ほら... | |
