| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYFTA53 |

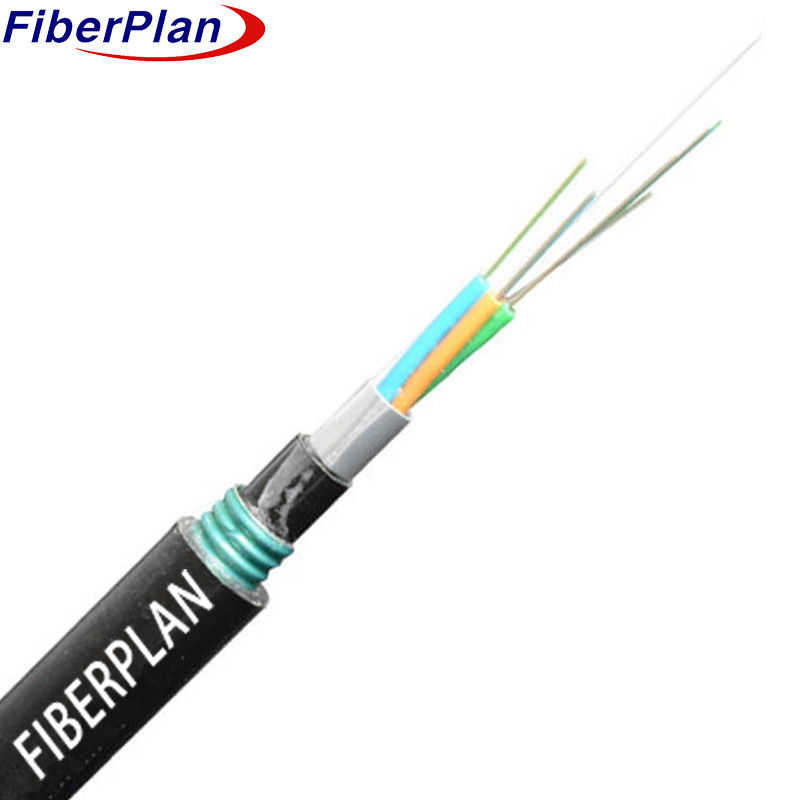

12C SM MM G652D 直接埋葬 屋外多モード光ファイバーケーブル GYFTA53
記述
この光ファイバーケーブルは,高強度で緩いチューブ設計を使用して,高モードで250μmの繊維を収納します.
この管は防水化合物で満たされ,非金属FRPストラップで囲まれています.
この核を囲んで,チューブとフィラーはコンパクトなケーブル構造を形成します.
水 の 侵入 を 防止 する ため,ケーブル に アルミニウム ポリエチレン ラミナート (APL) が 敷か れ て い ます
その後,薄いPE内膜が加えられ,高熱性のためにケブラー繊維の層で強化されます.
ケーブルの最終層は,湿度耐性のために長さで適用されたPSPを含み,
総保護のために PE外膜に包まれています
適用する
1 直接埋葬装置を含む屋外での使用に適しています.
2 トランクルーム電源伝送システムに適しています.
3 高い電磁気干渉領域でのアクセスとローカルネットワーク用に設計されています.
特徴
1 安定した機械性能と温度性能により,様々な条件下で信頼性が確保されます.
2 特殊 な 管 の 詰め物 は 繊維 を 極めて 保護 し て い ます.
3 柔軟性により圧縮抵抗をバランスします.
4 PSP の 適用 は,ケーブル の 耐久 性 を 向上 さ せ て,湿気 に 耐久 性 を 強化 し ます.
構造の詳細
| 繊維のNO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 緩い管の直径 (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 内側シールド直径 (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| 外径 (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| 外径の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 詰め棒 | 材料 | PP | 色 | ブラック | |||
| 管の詰め物 | 材料 | 詰め物 | |||||
| 中央力帯 | 材料 | FRP | 直径 | 2.0mm | |||
| 水ブロックシステム | 材料 | 防水テープ / 詰め物ジェル | |||||
| リップコード | Qty | 2pcs | 色 | ホワイト | |||
| 内部カバー | 材料 | PE | 色 | ブラック | |||
| 装甲 | 材料 | 波紋鋼テープ | |||||
| 外殻 | 材料 | PE | 色 | ブラック | |||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 1000N | |||||
| 短期 (N) | 3000N | ||||||
| 圧縮負荷 | 長期 | 3000N/100mm | |||||
| 短期 | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について3 | 125±0 について3 | 125±0 について3 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±3 | 242±3 | 242±3 | |||
