| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTY53 |

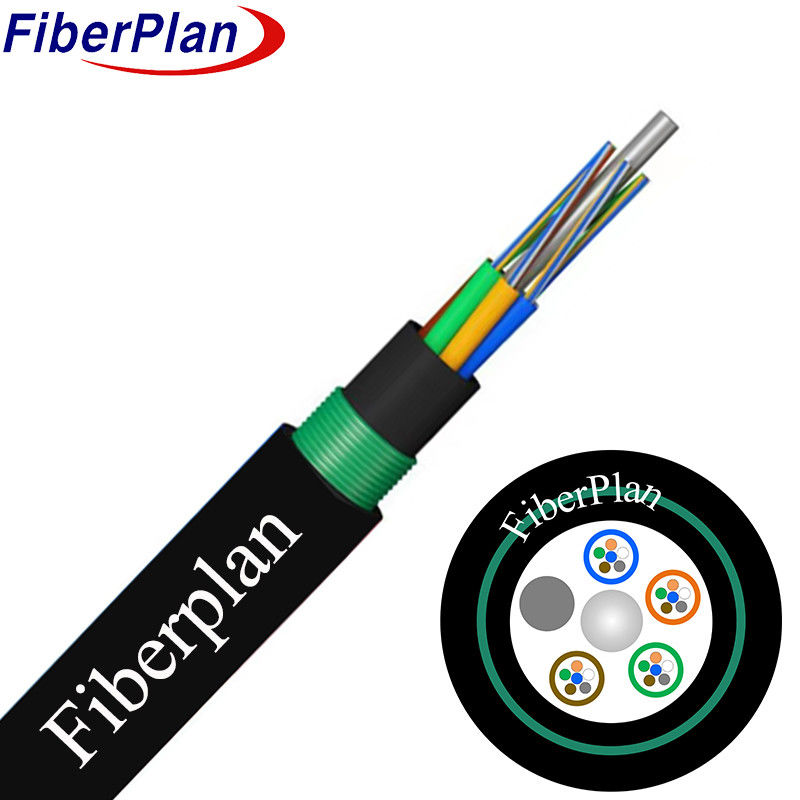

強固な高強度ダブルシールド装甲 GYTY53
記述
高強度プラスチック製の柔らかいチューブの中に収納された繊維を含んでいる
水に耐える化合物で 芯に鋼鉄線が配置され 時にはポリエスで覆われています
繊維数が高いケーブルに用いるイリン (PE) を用いて金属性強度帯として使います
水が入らないようにするために,ケーブルは水面に固定され,
中核は詰め物化合物で満たされ,薄いPE内層で覆われます.その後,PSP層が
縦方向に内層を覆い,PE保護外層でケーブルを完成させる.
適用する
1 屋外での配布のために設計され,様々な条件で耐久性があります.
2 空気,管,直接埋葬装置と互換性がある.
3 遠距離通信とローカルエリアネットワーク通信の両方に設計されています.
特徴
1 優れた機械的強度と温度耐性
2 水解に耐える高強度緩い管構造
3 特殊なチューブ 詰め物 が 重要な 繊維 の 保護 を 保証 し ます.
4 バランス は 柔軟性 を 備えた 圧縮 抵抗 性 を 備わっ て 多用 的 に 使える.
5 複数の対策によって水密度を確保する:
* 中央強度は鋼鉄線によって提供されます.
* ローズ・チューブ・フィリング・コンパウンドでケーブル・コアを完全に満たす.
* APL 湿度障害
* 湿度向上のためのPSP層
* 防水材で,さらに保護できます.
構造の詳細
| 繊維のNO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 緩い管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 内部内膜直径 (±0.2mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| 外径 (±0.5mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| 外径の厚さ (±0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 詰め棒 | 材料 | PP | 色 | ブラック | |||
| 管の詰め物 | 材料 | 詰め物 | |||||
| 中央力帯 | 材料 | FRP | 直径 | 2.0mm | |||
| 水ブロックシステム | 材料 | 防水テープ / 詰め物ジェル | |||||
| リップコード | Qty | 2pcs | 色 | ホワイト | |||
| 内部カバー | 材料 | PE | 色 | ブラック | |||
| 装甲 | 材料 | 波紋鋼テープ | |||||
| 外殻 | 材料 | PE | 色 | ブラック | |||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 1000N | |||||
| 短期 (N) | 3000N | ||||||
| 圧縮負荷 | 長期 | 3000N/100mm | |||||
| 短期 | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について5 | 125±0 について5 | 125±0 について5 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | |||
