| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTS53 |

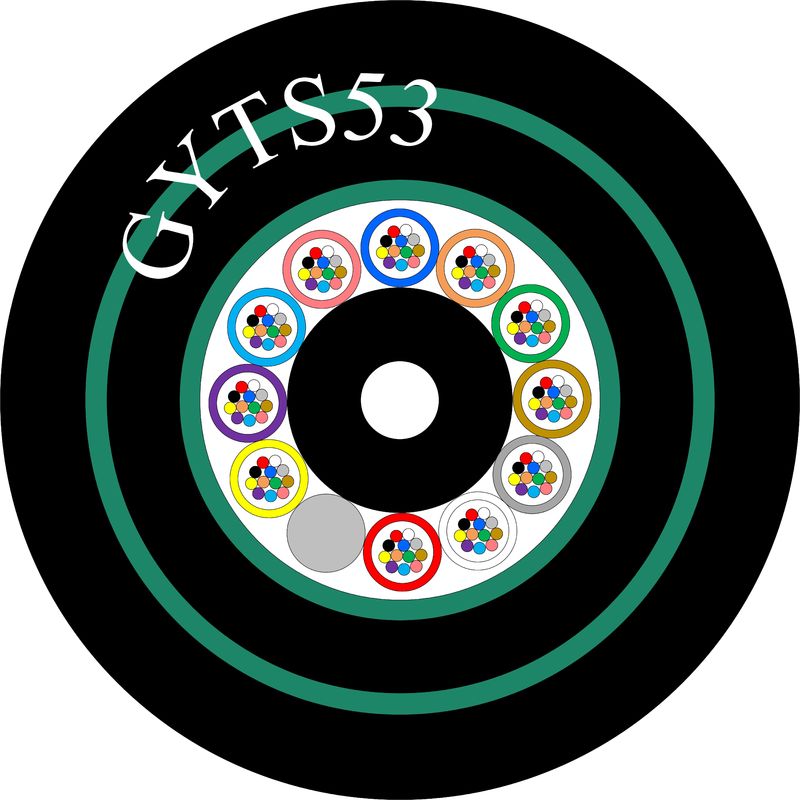

GYTS53 屋外光ファイバー直埋電線 ローズチューブ
記述
繊維は高モジュールプラスチック管の中にあり 水に耐える化合物で強化されています
繊維数が多い変種では,ポリーエチレンで覆われた鋼鉄線が金属線として使用されます.
このチューブとフィラーは強度要素を取り囲んで,コンパクトで円形なカプチャを形成します.
水から保護するために,コアは保護成分で満たされ,薄いPE内側に囲まれます.
PSP (ポリエチレンテレフタラート) を塗装した後,ケーブルは PE 外層のシールドで完成します.
適用する
* 屋外での使用に適しており,様々な環境条件に耐える.
* 汎用性により,空中,管道,直接埋葬装置で使用できます.
* 長距離通信とローカルエリアネットワーク接続の両方に合わせ,
屋外環境における様々な通信要件
特徴
1 強い機械的および温度性能: 信頼性の高い動作のために,高温の強い強度と弾性.
2 水解耐性高強度松散管: 耐久性のある管は水解損傷から部品を保護します.
3 特殊 チューブ 埋め込み 化合物: 繊維 の 耐久性 や 性能 を 向上 さ せる 特殊 化合物.
4 圧迫耐性と柔軟性: 圧迫耐性と安装の適応性をバランスする
5 防水設計対策
* スチールワイヤ中央強度メンバー
*チューブとケーブルコアを完全に満たす
* APL 湿度障害
* 湿度耐性のためのPSP
* 防水 材料
ケーブルの施工の詳細
| 繊維数 | 12~144コア | |||||||
| ロープを詰める | 4 - 0 | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼鉄線/FRP | ||||||
| サイズ | 1.3mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 内部カバー | 材料 | PE/HDPE | ||||||
| 直径 | 2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| 内装装甲 | 材料 | アルミテープ | ||||||
| 外装装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 1.7±0.1mm | |||||||
繊維の色
| 繊維数8コアチューブあたり | 1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 24コアから42コア | 14.0±0.4mm | 150±4kg/km | |||||
| 48コア | 14.0±0.4mm | 200±4kg/km | |||||
| 60コア | 14.0±0.4mm | 205±4kg/km | |||||
| 72コア | 15.5±0.4mm | 210±4kg/km | |||||
| 96コア | 17.1±0.4mm | 270±4kg/km | |||||
| 144コア | 20.3±0.4mm | 310±4kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミニ屈曲半径 (mm) | 短期 | 20D | |||||
| 最低許容された拉伸強度 (N) | 長期 | 3000 | |||||
| 最低許容された拉伸強度 (N) | 短期 | 4000 | |||||
| 許容される圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 許容される圧縮負荷 (N/100mm) | 短期 | 3000 | |||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±04 | 9.2±04 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±08 | 10.4±08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0015 | 0.275±0 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1 とする0 | 62.5±25 | 50±1 とする0 | |||
| コーティング直径 | ええと | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
