| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTC8S |

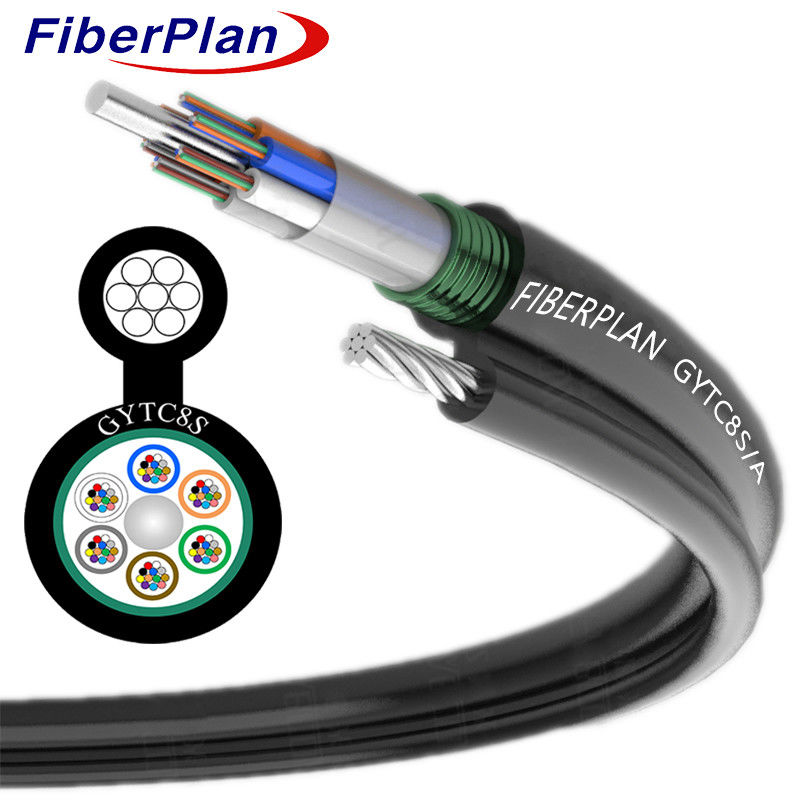

GYTC8S 図8 空中自立型光ファイバーケーブル
記述
このケーブルには 水に耐える化合物で満たされた 高モジュールプラスチックローズチューブの中に 繊維が組み込まれています
中核 の 鉄線 は 金属 耐久 性 の 要素 の よう に 作用 し て い ます.この 中核 を 囲む 管 と 填料 が 形成 さ れ て い ます.
PSPをコアに塗装した後,このセクションは,
サポート用のワイヤーは,ポリエチレン (PE) のシートに包まれ,図8の構造を形成します.
このケーブルは,このような設定で信頼性の高い性能を提供します.
適用する
1 空中およびパイプラインの設置のために設計され,これらの方法にシームレスに適応します.
2 屋外配給用に設計され,様々な環境での耐久性を保証します.
3 長距離接続とローカルエリアネットワーク通信の両方をサポートし,汎用的な接続を提供します.
選択する.
特徴
1 強い機械的強度と高温耐性を有する.
2 水解に耐える高強度松散管の設計が耐久性を保証します.
3 特殊 な 管 の 詰め物 の 化合物 が 繊維 を 保護 する 重要 な 機能 を 備える.
4 バランス は 柔軟性 を 備えた 圧縮 抵抗 を 備える.
5 PEのシールドは,ケーブルを有害な紫外線から保護し,長寿を高めます.
ケーブルの施工の詳細
| 繊維数 | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 外径 (±0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-165 | 54X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| 表面の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 水栓 システム |
材料 | フィルリングゲル / 水を遮るテープ | |||||
| 中心強度 メンバー |
材料 | FRP | 直径 | 1.4 (((6-48) 2.0 ((72-144) |
|||
| 精神力 メンバー |
材料 | 鋼鉄線 | タイプ | 1.0mm*7 | |||
| 装甲 | 材料 | アルミテープ | |||||
| ゲール | 材料 | PE | サイズ (体重) |
2.5*1.5mm | |||
| 外殻 | 材料 | PE | 色 | ブラック | |||
ケーブルの機械特性と環境特性
| 張力強度 | 長期 (N) | 3000N | |||||
| 短期 (N) | 7000N | ||||||
| 圧縮負荷 | 長期 (N) | 300N/100mm | |||||
| 短期 (N) | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について8 | 125±0 について8 | 125±0 について8 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | |||
