| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTC8Y |

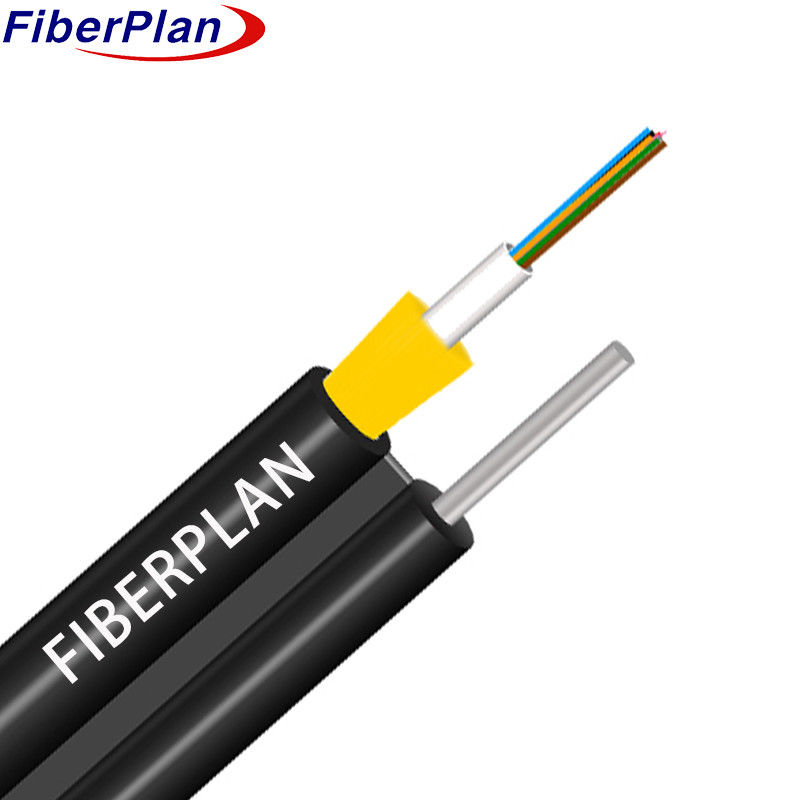

非金属式ローズチューブ 空中光ファイバーケーブル ケヴラー強化付き
記述
繊維は高モジュールのプラスチック製の 緩い管の中に配置され 水に耐える管で満たされます
複合体ケブラーは,ケーブルのこの部分の外側のジャケットに組み込まれています.
支えるためにワイヤーで最後に,組み立てはPE蓋に包まれ,図8の構造を形成する.
適用する
この仕様では,図8の自立型センターチューブ光学ケーブルのための全体的な基準を概説しています.
空中や空中装置の場合は
特徴
1 非金属性強さは電磁気干渉に優れた耐性を有します.
2 証明された緩い管の設計により,信頼性の高い性能が保証されます.
3 特殊な機械的耐久性と環境耐久性
4 柔軟性も屈曲能力も優れている.
5 外径 が 狭く,軽く,設置 が 簡単 です.
6 ケーブラー 強化 は,ケーブル の 張力 力 を 大きく 強化 し て い ます.
ケーブルの施工の詳細
| 仕様 | 詳細 |
|---|---|
| 繊維数 | 1から12コア |
| 緩いチューブ材料 | PBT |
| ローズチューブ直径 | 3.0mm ± 0.2mm |
| セルフサポート 鋼鉄ワイヤの直径 | 1.6mm |
| 全ケーブル直径 | 4.0mm × 6.0mm |
| ケーブル重量/キロ | 45± 2kg/km |
繊維の色
| チューブあたり繊維数 | 8コア |
|---|---|
| 1 | 青い |
| 2 | オレンジ |
| 3 | 緑色 |
| 4 | 茶色 |
| 5 | グレー |
| 6 | ホワイト |
| 7 | 赤色 |
| 8 | ブラック |
| 9 | 黄色 |
| 10 | 紫色 |
| 11 | ピンク |
| 12 | アクア |
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 |
|---|---|---|
| 1〜12 | 4.0×60 | 45± 2kg/km |
| パラメータ | 詳細 |
|---|---|
| 温度範囲 | -40°Cから+70°C |
| ミニ屈曲半径 (長期) | 10D (D =ケーブル直径) |
| ミニ屈曲半径 (短期) | 20D (D =ケーブル直径) |
| 許容される拉伸強度 (長期) | 700N |
| 許容される拉伸強度 (短期間) | 1200N |
| 操作温度 | -40°Cから+70°C |
| 設置温度 | -20°Cから+60°C |
| 貯蔵温度 | -40°Cから+70°C |
繊維の特徴
| 繊維スタイル | ユニット | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| 条件 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 |
| 衰弱 | dB/km | ≤0.36/0.23 | ≤0.34/0.22 | ≤3.0/1.0 | ほら... | ほら... |
| 分散 | 1550nm | ほら... | ≤18 | ほら... | ほら... | ほら... |
| 分散 | 1625nm | ほら... | ≤22 | ほら... | ほら... | ほら... |
| 帯域幅 | 850nm | ほら... | ほら... | ≥400 MHz·km | ≥160 MHz·km | ほら... |
| 帯域幅 | 1300nm | ほら... | ほら... | ≥800 MHz·km | ≥500 MHz·km | ほら... |
| ゼロ分散波長 | nm | 1300~1324年 | ≥1302, ≤1322 | ほら... | ほら... | ≥1295, ≤1320 |
| 零分散傾き | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | |
| PMD デザインリンク 値 | ほら2·km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... |
| 繊維切断波長 λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | ほら... | ほら... | ほら... |
| ケーブル切断波長 λcc | nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| MFD | 1550nm | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... |
| 数値アパルチャー (NA) | ほら... | ほら... | 0.200+/-0015 | 0.275+/-0015 | 0.200+/-0015 | |
| ステップ (二方向測定の平均値) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| 繊維の長さと点に関する不規則性 | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| パラメータ | ユニット | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| 断続性 | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 差の逆散乱係数 | dB/km | ほら ほら | ほら ほら | ほら ほら | ほら ほら | ほら ほら |
| 衰弱の均一性 | dB/km | ≤0.01 | ≤0.01 | ほら... | ほら... | ほら... |
| 中核直径 | μm | ほら... | ほら... | 50+1/10 | 62.5+/25 | 50+1/10 |
| コーティング直径 | μm | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| コーティング直径 | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| コーティング/コーディングの濃度誤差 | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| コート・ノン・サーキュラー性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| 中核/コーティングの集中度誤差 | μm | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 |
| カール (半径) | μm | ≤4 | ≤4 | ほら... | ほら... | ほら... |
