| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTS |

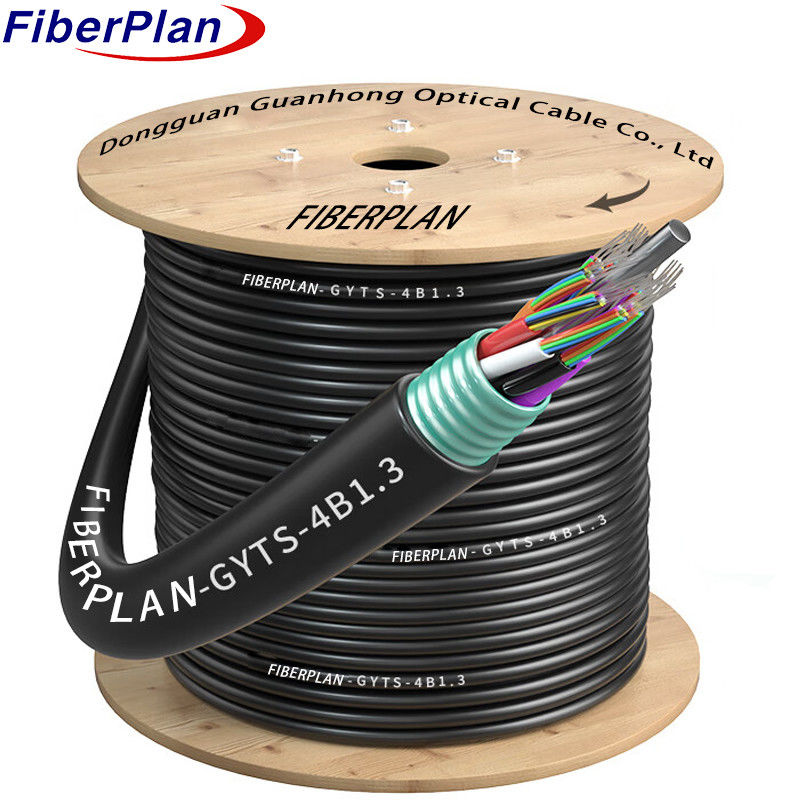

高品質の光ファイバーケーブル マルチチューブ シングル装甲GYTS
記述
この ケーブル は,水 に 耐える 頑丈 な プラスチック 管 の 中 に 繊維 が 収め られ て い ます.鋼鉄 の ワイヤー が 作用 し て い ます
ケーブルコア,このチューブ内の中央強度メンバーとして,ストランディングチューブとフィラーに囲まれています.
水に耐性のある化合物で,水面保護のために縦に適用されるPSPで覆われています.
PEシートです.
適用する
* 屋外での使用に適しており,様々な環境条件で耐久性を保証します.
*空中での設置やパイプライン内への設置に最適で,汎用的な展開オプションを提供しています.
*長距離通信とローカルネットワーク通信の両方を可能にし,多様なネットワークニーズに対応します.
特徴
1 優れた機械的強度を示し,温度変動を効果的に処理します.
2 頑丈で水解に耐える緩いチューブで強度が高い.
3 特殊 な 管 の 詰め物 の 化合物 は 繊維 を 重要 な 保護 に なり ます.
4 特殊な圧縮耐性と柔軟性を示しています
5 紫外線から守る PE シェイクで装備されています.
6 ケーブルの水耐性を確保するための実施措置には,鋼鉄ワイヤの中央強度構成要素が含まれます.
ローズ・チューブ・フィリング・コンパウンド 100%ケーブル・コア・フィリング 強化された防水性のためのPSP
ケーブルの施工の詳細
| 繊維数 | 2~144コア | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼線/FRP/FRP,PEカバー | ||||||
| サイズ | 1.5mm~2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE,HDPE | ||||||
| 直径 | 1.70±0.2mm | |||||||
繊維の色
| 繊維数 チューブ8コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | バイオレット | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 2コアから60コア | 10.0±0.3mm | 115±5kg/km | |||||
| 72コア | 10.5±0.3mm | 120±5kg/km | |||||
| 96コア | 12.5±0.3mm | 180±5kg/km | |||||
| 144 コア | 14.5±0.3mm | 245±5kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 600 | |||||
| 許容される数分 張力強度 (N) |
短期 | 1500 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 1000 | |||||
| オペレーション 温度 (°C) |
-40+70 | ||||||
| 設置 温度 ((°C) |
-20+60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | |||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
