| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYFTY |

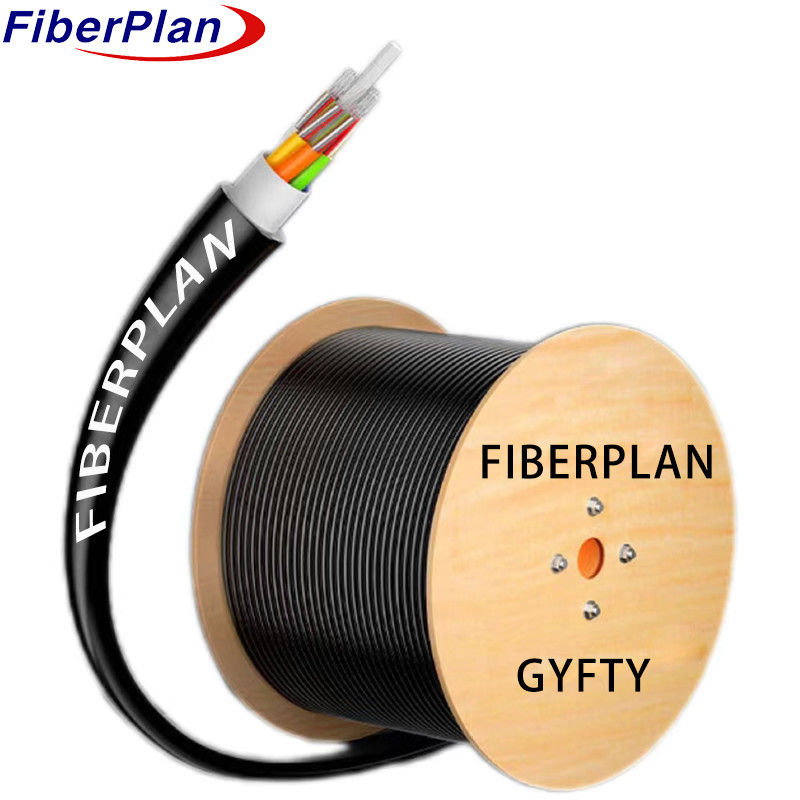

防水性能のある非金属空中光ファイバーケーブルギフト
記述
繊維は耐久性のあるプラスチック製の柔らかい管の中にあり 水に耐える化合物で満たされています
繊維 強化 プラスチック (FRP) の 中核 は 強さ を 増やし ます.チューブ や 填料 が FRP を 囲い て いる の で,コンパクト な 構造 を 作り出す こと が でき ます.
水を遮るテープが芯を遮り,その後は全体的な保護のためにPEカバー.
適用する
1 屋外販売用に設計されています.
2 トランクルーム電源伝送システムに適しています.
3 電気磁気干渉が高い地域にあるアクセスおよびローカルネットワークで使用するのに最適です.
特徴
1 異なる温度で強い機械性能を示す.
2 高強度で水解に耐える緩いチューブ
3 チューブ内には特殊な詰め合体があり,重要な繊維を保護します.
4 圧迫耐性も柔軟性も示しています
5 緩いチューブのために特別に設計された詰め物を使用する.
構造の詳細
| 繊維数 | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| 管数 | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| 管ごとに繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| 填料棒の番号 | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 定数直径 (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| 名目 ジャケットの厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | ||||
| 詰め棒 | 材料 | PP | 色 | ブラック | ||||
| 管の詰め物 | 材料 | 詰め物 | ||||||
| 中央力帯 | 材料 | FRP | 直径 | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| 層 | PE (96C-144Cのみ) | |||||||
| 水ブロックシステム | 材料 | 防水テープ | ||||||
| リップコード | タイプ | 1110*2 | ||||||
| 外殻 | 材料 | MDPE | 色 | ブラック | ||||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 600N | ||||||
| 短期 (N) | 1500N | |||||||
| 圧縮負荷 | 長期 (N/100mm) | 300N/100mm | ||||||
| 短期 (N/100mm) | 1000N/100mm | |||||||
| 曲がる半径 | ダイナミック (mm) | 20D | ||||||
| 静的 (mm) | 10D | |||||||
| 貯蔵温度 | -20°C+70°C | |||||||
| 設置温度 | -10°C+60°C | |||||||
繊維の性能
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | ||||
| 衰弱 | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| コーティング直径 | ええと | 125±0 について2 | 125±02 | 125±02 | ||||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ||||
| コーティング直径 | ええと | 242±3 | 242±3 | 242±3 | ||||
