| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYFTA53 |
8 12 24F SM MM G652D 直接埋葬 屋外ケーブル GYFTA53
記述

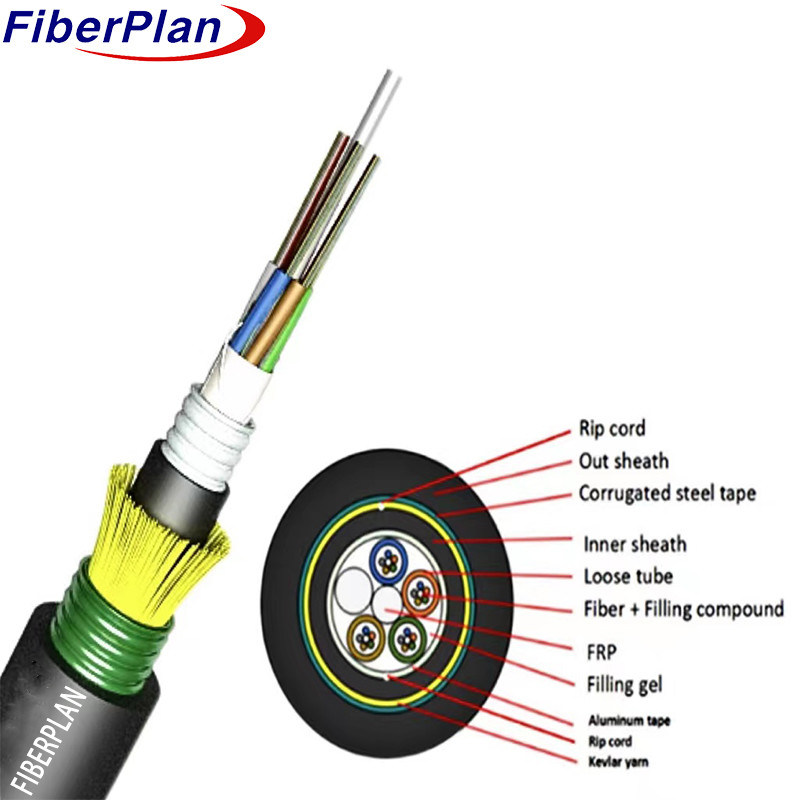

繊維は,それぞれ250μmで,高モジュールプラスチックから作られた緩いチューブに収納され,水溶媒で満たされています.
FRP (ファイバー強化プラスチック) は,金属以外の強度要素として機能します.
このチューブは,補填剤と共に,強度要素の周りに固定され,コンパクトで円形な
水の浸透防止のために,アルミポリエチレンラミナート (APL) が
ケーブルコア,その後に薄いPE内膜. 張力強さはケブラー糸の層で強化され,
PSP (ポリエチレン・ストランディングポリエチレン) を長さ方向に塗装した後,ケーブルはPE外側で完成します.
シェイット
適用する
* 屋外配送と直接埋葬に採用:屋外配送と直接埋葬に使用するために設計されています
耐久性と信頼性の高い性能を 異なる環境条件で保証する
*トランク・パワー・トランスミッション・システムに採用: トランク・パワー・トランスミッション・システムに適しており,
効率的で信頼性の高い長距離電源伝送
*高電磁性干渉の場所でのアクセスネットワークとローカルネットワーク: アクセスでの使用に最適
高電磁気干渉環境に位置するネットワークとローカルネットワークは,安定と
干渉に耐える接続性
特徴
* 優れた機械性能と温度性能: 優れた機械強度と温度を示す
耐性があり,様々な条件下で信頼性の高い性能を保証します.
* 重要な繊維保護を保証する特殊チューブ補填化合物: 特殊なチューブ補填化合物を利用し,
繊維の耐久性や長寿性を向上させ 繊維の保護を決定的に強化します
* 圧縮抵抗と柔軟性: 圧縮抵抗と柔軟性を持って設計され,
構造の整合性を保ちながら 挑戦的な環境です
防水性 (PSP) を向上させる.
湿度防止性があり,環境要因からさらにケーブルを保護します.
構造の詳細
| 繊維のNO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 緩い管の直径 (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 内側シールド直径 (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| 外径 (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| 外径の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 詰め棒 | 材料 | PP | 色 | ブラック | |||
| 管の詰め物 | 材料 | 詰め物 | |||||
| 中央力帯 | 材料 | FRP | 直径 | 2.0mm | |||
| 水ブロックシステム | 材料 | 防水テープ / 詰め物ジェル | |||||
| リップコード | Qty | 2pcs | 色 | ホワイト | |||
| 内部カバー | 材料 | PE | 色 | ブラック | |||
| 装甲 | 材料 | 波紋鋼テープ | |||||
| 外殻 | 材料 | PE | 色 | ブラック | |||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 1000N | |||||
| 短期 (N) | 3000N | ||||||
| 圧縮負荷 | 長期 | 3000N/100mm | |||||
| 短期 | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について3 | 125±0 について3 | 125±0 について3 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±3 | 242±3 | 242±3 | |||
