| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYFTA53 |
抗歯類 装甲式 屋外用 ダブルジャケット GYFTA53
記述
高モジュールプラスチック製の緩い管に 250μmの繊維を配置し,
水に耐える化合物.非金属強度成分 (FRP) がコアに配置され,チューブ
アルミポリエチレンラミネート (APL)
ケーブルコアは薄いPE内膜で覆い,PSPは
最後に,ケーブルは全体的な保護のためにPE外層で完成します.
適用する
* 屋外配送と直接埋葬のために採用され,屋外環境での設置に適しています.
* トランク電源送電システムに採用され,効率的な長距離電源に適しています
トランスミッション
* 高電磁気干渉の場所でのアクセスネットワークとローカルネットワークで使用され,信頼性の高い
電気磁気環境での接続性
特徴
* 機械性能と温度性能が良好で,様々な条件下で信頼性の高い動作を保証します.
* 特殊なチューブ詰め合体は,繊維の重要な保護を保証し,耐久性を高めます.
* 圧縮抵抗と柔軟性により,ケーブルは外部の圧力と
異なる設置シナリオに適応する.
* PSP (ポリエチレンラミネート) は,水からケーブルを保護し,湿度防止能力を高めます
性能の整合性を維持する

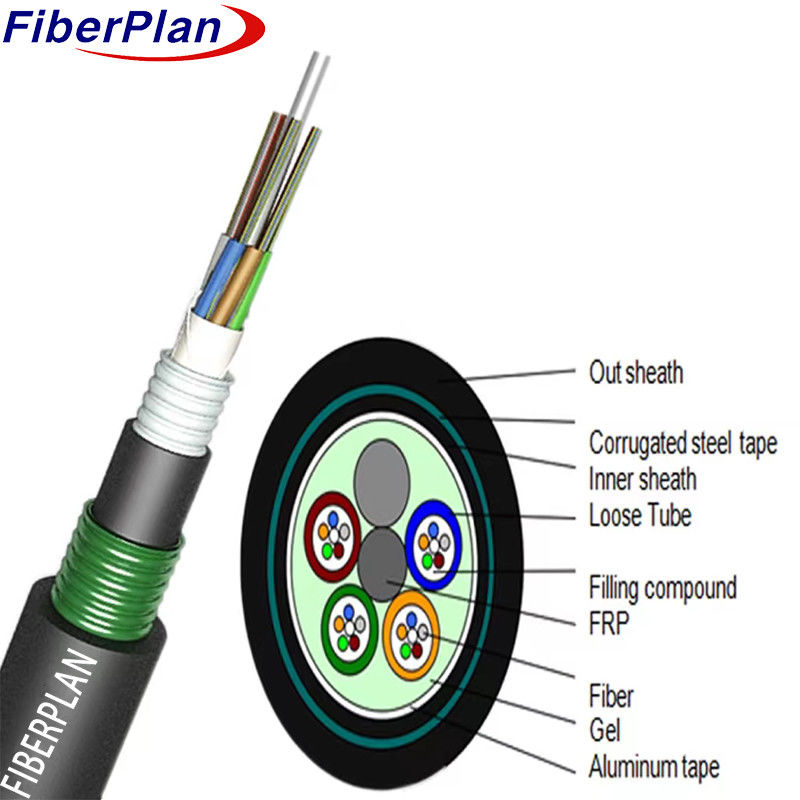

構造の詳細
| 繊維のNO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 緩い管の直径 (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 内側シールド直径 (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| 外径 (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| 外径の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 詰め棒 | 材料 | PP | 色 | ブラック | |||
| 管の詰め物 | 材料 | 詰め物 | |||||
| 中央力帯 | 材料 | FRP | 直径 | 2.0mm | |||
| 水ブロックシステム | 材料 | 防水テープ / 詰め物ジェル | |||||
| リップコード | Qty | 2pcs | 色 | ホワイト | |||
| 内部カバー | 材料 | PE | 色 | ブラック | |||
| 装甲 | 材料 | 波紋鋼テープ | |||||
| 外殻 | 材料 | PE | 色 | ブラック | |||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 1000N | |||||
| 短期 (N) | 3000N | ||||||
| 圧縮負荷 | 長期 | 3000N/100mm | |||||
| 短期 | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について3 | 125±0 について3 | 125±0 について3 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±3 | 242±3 | 242±3 | |||
