| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTA53 |

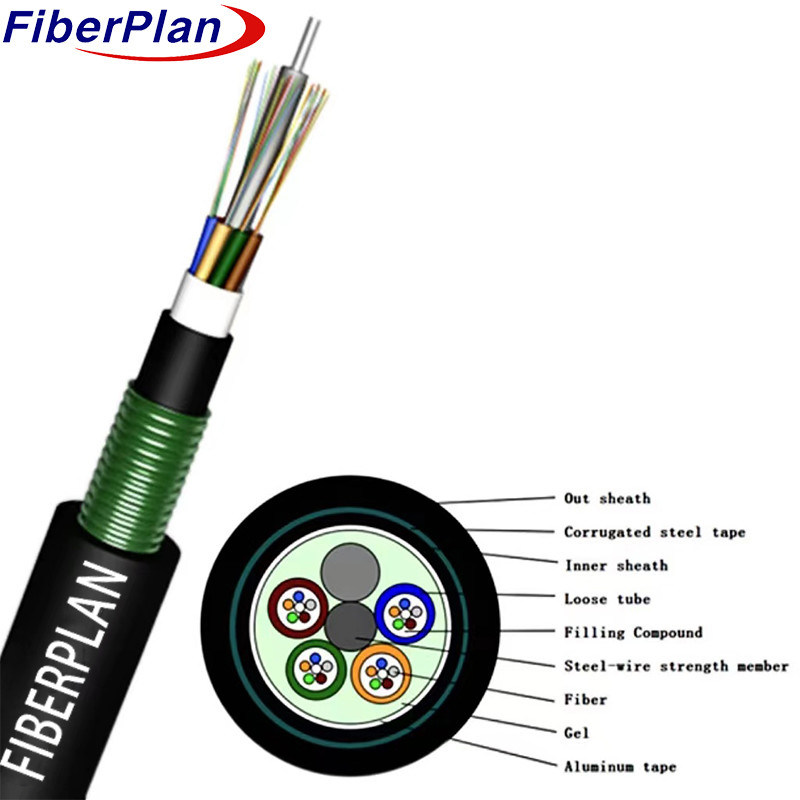

二重装甲式二重包帯式外用光ケーブル GYTA53
記述
ケーブルの構造は,高モジュールのプラスチック製の緩いチューブに水に耐える材料で満たされた繊維を含みます
高繊維数を持つケーブルのためにポリエチレンで覆われた鋼鉄線が金属線として機能します
中核にある強度帯にチューブとフィラーが固定され
このコアには,水浸し防止のための化合物が詰められ,その後,
細いPE内膜を塗り,最後に PSPを内膜に長さに沿って塗り,
PE外殻のケーブル
適用する
* 屋外配送に適した: 特に屋外使用のために設計されたこのケーブルは,耐えるように設計されています
環境問題と屋外配送のシナリオにおける信頼性の高いパフォーマンスを確保する.
* 空中,チャクト,および直接埋葬の設置に適しています:そのアプリケーションで汎用性,ケーブルは,
柔軟性を提供する,空中展開,チャクト設置,直接埋葬を含む様々な設置方法
インフラ計画において
* 長距離およびローカルエリアネットワーク通信に最適: 広範囲の長距離通信のために
このケーブルは,両方のシナリオの要求に応えるように設計され,
効率的で効率的なデータ伝送を
特徴
* 安定した機械性能と温度性能:様々な機械条件下で信頼性の高い性能を示します.
ハニカルストレスや温度条件
* 水解に耐える高強度ローズチューブ:高強度特性を備えたローズチューブは,
水解に耐性があり,ケーブルの耐久性を保ちます
繊維保護のための特殊チューブフィリング化合物: 繊維保護のために特殊なチューブフィリング化合物を使用します.
光ファイバーの保護を 重要視しています
* 圧縮抵抗と柔軟性: 柔軟性を維持しながら圧縮力に耐えるように設計されています.
柔軟な設置を可能にします.*
* 防水設計対策:
中央強度要素:鋼鉄線は中央強度要素として機能する.
B ケーブルコア補填: ケーブルコアを100%の補填化合物で補填すると,水密性が向上します.
C APL 湿度防護: アルミポリエチレンラミネート (APL) を塗装することで湿度が保たれます
バリア
D PSP 防湿性: ポリエチレン (PSP) を長さで塗装することで防湿性が向上します.
E 防水材料: 水への保護をさらに確保するために防水材料を組み込みます
入り口
ケーブルの施工の詳細
| 繊維数 | 12~144コア | |||||||
| ロープを詰める | 4 - 0 | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼鉄線/FRP | ||||||
| サイズ | 1.3mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 内部カバー | 材料 | PE/HDPE | ||||||
| 直径 | 2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| 内装装甲 | 材料 | アルミテープ | ||||||
| 外装装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 1.7±0.1mm | |||||||
繊維の色
| 繊維数8コアチューブあたり | 1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 24コアから42コア | 14.0±0.4mm | 150±4kg/km | |||||
| 48コア | 14.0±0.4mm | 200±4kg/km | |||||
| 60コア | 14.0±0.4mm | 205±4kg/km | |||||
| 72コア | 15.5±0.4mm | 210±4kg/km | |||||
| 96コア | 17.1±0.4mm | 270±4kg/km | |||||
| 144コア | 20.3±0.4mm | 310±4kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミニ屈曲半径 (mm) | 短期 | 20D | |||||
| 最低許容された拉伸強度 (N) | 長期 | 3000 | |||||
| 最低許容された拉伸強度 (N) | 短期 | 4000 | |||||
| 許容される圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 許容される圧縮負荷 (N/100mm) | 短期 | 3000 | |||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±04 | 9.2±04 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±08 | 10.4±08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0015 | 0.275±0 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1 とする0 | 62.5±25 | 50±1 とする0 | |||
| コーティング直径 | ええと | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
