二重シェイプ ケブラー糸強化ADSS光ファイバーケーブル
記述

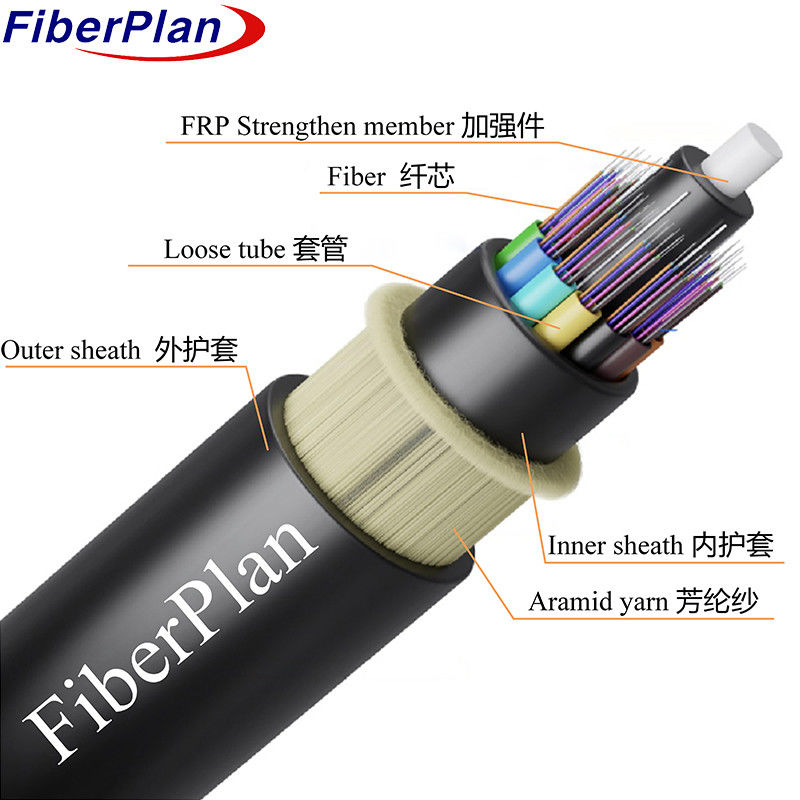

ADSS (All-Dielectric-Self-Supporting) のケーブルは,緩いチューブストランディング構造で設計されています.
繊維は高モジュールプラスチック管にしっかりと収納され,水に耐える化合物で満たされています
このチューブとフィルラーを中心的な強度帯に固定します
非金属FRP (繊維強化プラスチック) で構成され,コンパクトで円状のケーブルコアを形成します.
保護 を さらに 強化 する ため,コア は 詰め物 の 化合物 で 満たさ れ,薄い ポリエチレン に 包み込ま れ ます
さらに強化するために,この内側にはアラミド繊維の線状の層が敷かれています.
最後に,ケーブルは,標準のポリエチレン (PE) ともなる外側のシールドで仕上げられます.
この構造は,電圧が高い環境のために,
ADSSケーブルは耐久性があり,水分に耐性があり,様々な環境条件に耐えられる.
空中と地下の両方において最適です
適用する
1ADSSケーブル設計は,オーバーヘッド電源ラインのリアルタイム条件を考慮し,最適な
このような環境での性能と耐久性
2PE外蓋は110kV以下の電源線に使用され,AT (反追跡) 外蓋は使用されます.
110kV以上で稼働する電源線で,より高い保護を提供するために.
3アラミド繊維の量とストランディングプロセスを含む,特定のデザインは,
ケーブルが異なる装置で信頼性の高い性能を保ち
スケナリオ
特徴
1電源の切断を必要とせずに設置を許可し,最小限のサービス中断を保証します.
2軽量で直径が小さいので,氷,風,塔,バックプロップの負荷によるストレスを軽減し,
ケーブルの耐久性や性能について
3寿命が30年になるため 長期的に信頼性とコスト効率が向上します
4耐性があり,様々な環境で信頼性の高い性能を保証します.
環境条件
ケーブルの施工の詳細
| 繊維数 | 24-144 核 | |||||||
| ロープを詰める | 2.0mm | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | FRP/FRPとPE | ||||||
| サイズ | 2.1mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| フィルラー | PPチューブ/PVCチューブ | |||||||
| 内部カバー | 材料 | PE | ||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2mm (外側/内側) | |||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 11±0.2mm | |||||||
繊維の色
|
繊維数 8 チューブあたりコア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 2コアから60コア | 12±0.2mm | 140±3kg/km | |||||
| 72コア | 13±0.2mm | 190±3kg/km | |||||
| 96コア | 14.5±0.2mm | 220±3kg/km | |||||
| 144コア | 16.5±0.2mm | 240±3kg/km | |||||
| 日当たりの最大作業圧 | 88kN | ||||||
| マックス 許容される作業張力 | 32.7KN | ||||||
| 弾力度電極 | 37KN/mm2 | ||||||
| ミニ屈曲半径 (mm) | オペレーション | 240mm | |||||
| 設置 | 390mm | ||||||
| 余分な負荷 | 余分な負荷 0.5% ~ 0.7% | ||||||
| 氷 | 5mm | ||||||
| 風速 | 35m/s | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.4 | 9.2±0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.8 | 10.4±0.8 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| コーティング直径 | ええと | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
