| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTW |

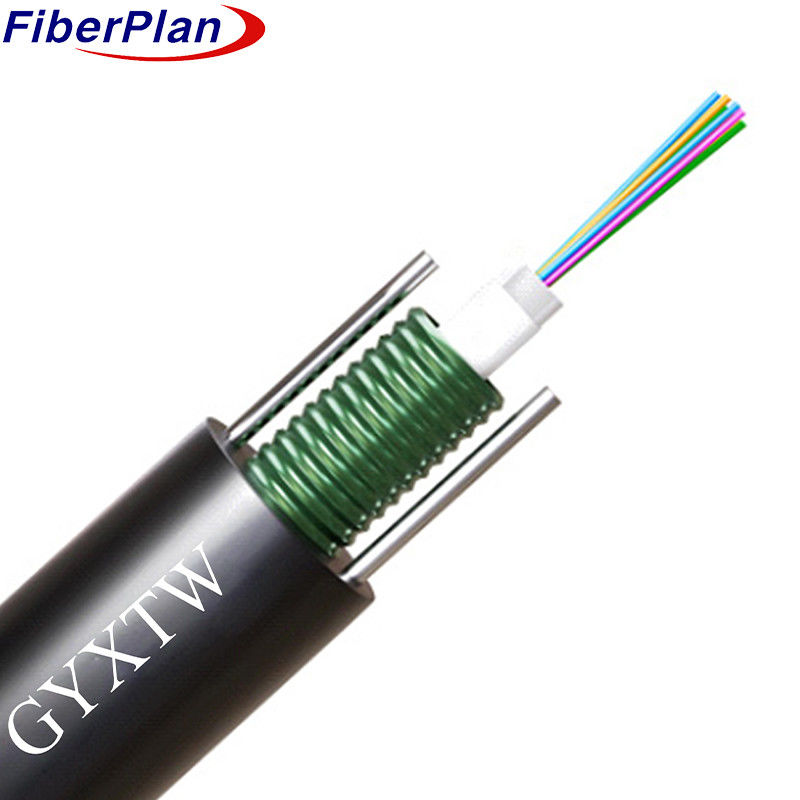

装甲型単調型GYXTW G652D光ファイバーケーブル
記述
繊維を含んでいる高モジュールプラスチック管を水に耐える
防護用化合物 波紋鋼テープの層で 水を遮る材料で密封
圧縮され,防水構造を保証します. 強化は並列鋼線によって提供されます.
最後に,ケーブルは保護用ポリエチレン (PE) 蓋に包まれ,
総合的な環境回復性を確保する
適用する
ケーブルは,構造的,環境的,および
外部での使用のために必要な性能基準です.
空中に吊り下げられたり,チャクトの中に置かれたり,様々な通信やネットワークを供給する
目的について
特徴
1.温度耐性構造:ケーブルは,強い機械的構造を維持するように設計されています.
異なる温度変動にわたって性能を向上させ,さまざまな環境で一貫した機能性を確保します
環境条件
2繊維保護:水解に耐性のある高強度な緩い管と,特殊な防水管を組み合わせた
繊維の重要な保護を保証します 繊維の重要な保護を保証します
3結合した強度と柔軟性:両面並行鋼線で強化されたケーブルは,
圧縮耐性と柔軟性の 独特な組み合わせで 耐久性のある信頼性のために 拉伸強度を高めます
4設置は簡単です:コンパクトで軽量な設計で,このケーブルは
様々なアプリケーションに簡単に適応できる装置で,使いやすい展開を保証します.
ケーブルの施工の詳細
| 繊維数 | 0~24コア | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 鋼鉄のワイヤ | サイズ | 0.8mm | ||||||
| 番号 | 2 | |||||||
| 外殻 | 材料 | PE,HDPE,LDPE | ||||||
| 直径 | 7±0.2mm | |||||||
繊維の色
|
繊維数 8 チューブあたりコア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークします.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 1~24 | 8.0mm+-0.3mm | 65kg/km+10kg | |||||
| 温度範囲 | -40+70 | ほら | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 1200 | |||||
| 許容される数分 張力強度 (N) |
短期 | 1500 | |||||
| オペレーション 温度 (°C) |
-40+70 | ||||||
| 設置 温度 (°C) |
-20+60 | ||||||
| 保存温度 (°C) | -40+70 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | |||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
