| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYXTC8S |

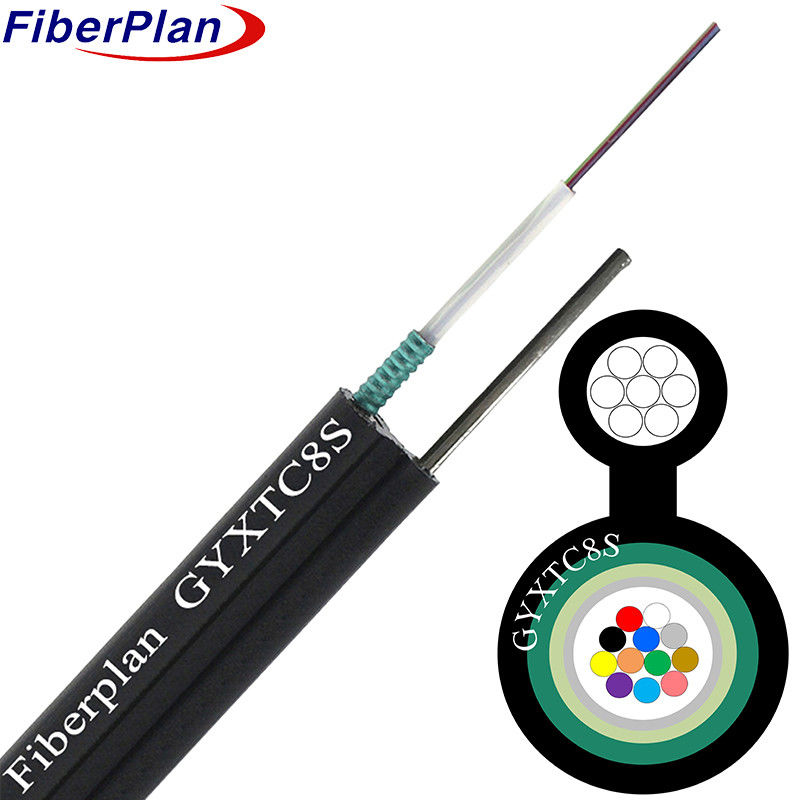

柔軟で耐久性のある図8 空中装置用光ファイバーケーブル
記述
ケーブルの構造は,高モジュールなプラスチック式ローズチューブに
水に耐える化合物. 強化強度のために中央に鉄線があり,チューブとフィラーがあります.
円形でコンパクトな構成を作ります. 核心を囲むのがPSPです.
(ポリエチレン-ステール-ポリエチレン) 層と,すべてに包まれ,
このデザインは,特に,
自動支えの空中装置で,そのような環境での信頼性の高い性能を保証します.
適用する
1配線装置や配線装置に適しており,様々な配線方法に対応します.
2屋外での配送のために設計され,様々な環境での回復性を保証します
3広範囲の接続とローカルエリアネットワーク通信をサポートし,汎用性があります.
接続オプション
特徴
1強い機械的強度と 異なる温度への耐久性を示しています
2耐水性向上のために水解に耐える高強度松散管設計を組み込みます
3繊維の重要な保護を提供するために 特殊なチューブ補填化合物を利用します
4柔軟性と圧縮抵抗をバランスして,アプリケーションの多様性を保証します.
5ケーブルを紫外線から保護し,その寿命を大幅に延長します.
ケーブルの施工の詳細
| 繊維数 | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 管数 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| チューブあたり繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| フィルラー・ストッド | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 外径 (±0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-165 | 54X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| 表面の厚さ (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | |||
| 水栓 システム |
材料 | フィルリングゲル / 水を遮るテープ | |||||
| 中心強度 メンバー |
材料 | FRP | 直径 | 1.4 (((6-48) 2.0 ((72-144) |
|||
| 精神力 メンバー |
材料 | 鋼鉄線 | タイプ | 1.0mm*7 | |||
| 装甲 | 材料 | アルミテープ | |||||
| ゲール | 材料 | PE | サイズ (体重) |
2.5*1.5mm | |||
| 外殻 | 材料 | PE | 色 | ブラック | |||
ケーブルの機械特性と環境特性
| 張力強度 | 長期 (N) | 3000N | |||||
| 短期 (N) | 7000N | ||||||
| 圧縮負荷 | 長期 (N) | 300N/100mm | |||||
| 短期 (N) | 1000N/100mm | ||||||
| 曲がる半径 | ダイナミック | 20D | |||||
| 静的 | 10D | ||||||
| 設置温度 | -10°C+60°C | ||||||
| 貯蔵温度 | -40°C+70°C | ||||||
繊維の特徴
| 繊維の種類 | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | |||
| 衰弱 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| コーティング直径 | ええと | 125±0 について8 | 125±0 について8 | 125±0 について8 | |||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | |||
| コーティング直径 | ええと | 242±6 | 242±6 | 242±6 | |||
