| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYTS |

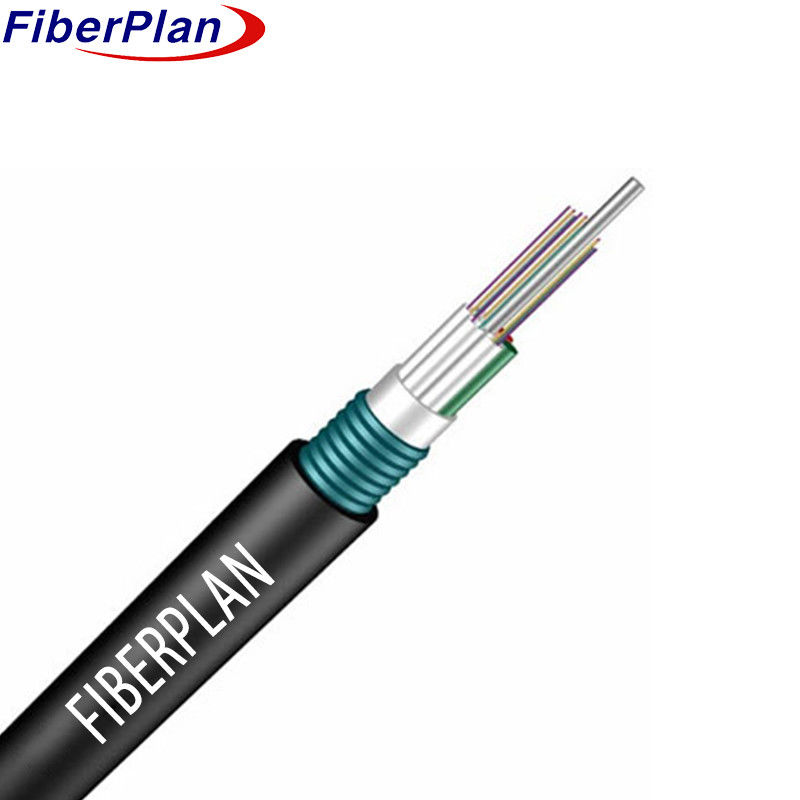

信頼性の高い多管装甲光ファイバーケーブルGYTS
記述
1このケーブルは様々な環境条件に耐えるように設計されています
屋外での信頼性の高い性能を保証します.
2汎用的な設置オプション: 空中設置とパイプライン敷設の両方に互換性
様々な設置要件を満たす柔軟な展開ソリューションを提供しています.
3通信の汎用性:長距離伝送の両方の効率的なデータ転送を容易にする
広範囲の通信用途に適しています.
適用する
1屋外耐久性:屋外環境のために設計され,
厳しい気象条件で
2汎用的な設置: 空中とパイプラインの両方に適した柔軟な展開オプションを提供します.
異なるニーズに適応する装置です
3通信の適応性:長距離通信の両方においてシームレスなデータ転送を可能にします.
異なる距離を横断する様々な通信設定に対応するローカルエリアネットワークです
特徴
1調整可能な性能: 異なる温度と温度で一貫した動作を保証します.
機械的なストレスを維持し,様々な環境での信頼性を維持します.
2頑丈な構造: 水解に耐える高強度な緩いチューブを備えています.
湿った環境でも耐久性があります
3繊維保護: 繊維を効果的に保護するために,チューブ内の特殊な化合物を利用します.
潜在的ダメージから
4耐久性と柔軟性: 圧縮抵抗,柔軟性,UV保護を
外部の圧力に耐えるように設計されたPE蓋.
5水密設計: 鉄鋼ワイヤの中央強度構成要素を組み込み,内部に化合物を満たす
管とケーブルコア,そして水密度の保全と改善のためにPSP層
耐湿性
ケーブルの施工の詳細
| 繊維数 | 2~144コア | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼線/FRP/FRP,PEカバー | ||||||
| サイズ | 1.5mm~2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE,HDPE | ||||||
| 直径 | 8.0±0.2mm | |||||||
繊維の色
|
繊維数 8 核1 年間トゥーブ |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 2コアから60コア | 8.0±0.2mm | 115±2kg/km | |||||
| 72コア | 10.4±0.2mm | 120±4kg/km | |||||
| 96コア | 12.4±0.3mm | 180±5kg/km | |||||
| 144 コア | 14.4±0.4mm | 245±5kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 600 | |||||
| 許容される数分 張力強度 (N) |
短期 | 1500 | |||||
| 圧縮負荷 (N/100mm) | 長期 | 300 | |||||
| 圧縮負荷 (N/100mm) | 短期 | 1000 | |||||
| オペレーション 温度 (°C) |
-40 ~ +70 | ||||||
| 設置 温度 ((°C) |
-20 ~ +60 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.2 | 9.2±0.2 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.6 | 10.4±0.6 | ほら... | ほら... | ほら... | |
| 数値アパルチャー (NA) | ほら... | ほら... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| コーティング直径 | ええと | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
