| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| モデル番号 | GYFTY |
高性能データトランスミッション用 水を遮断するテープ付きの多管ケーブル
送金 送金
記述

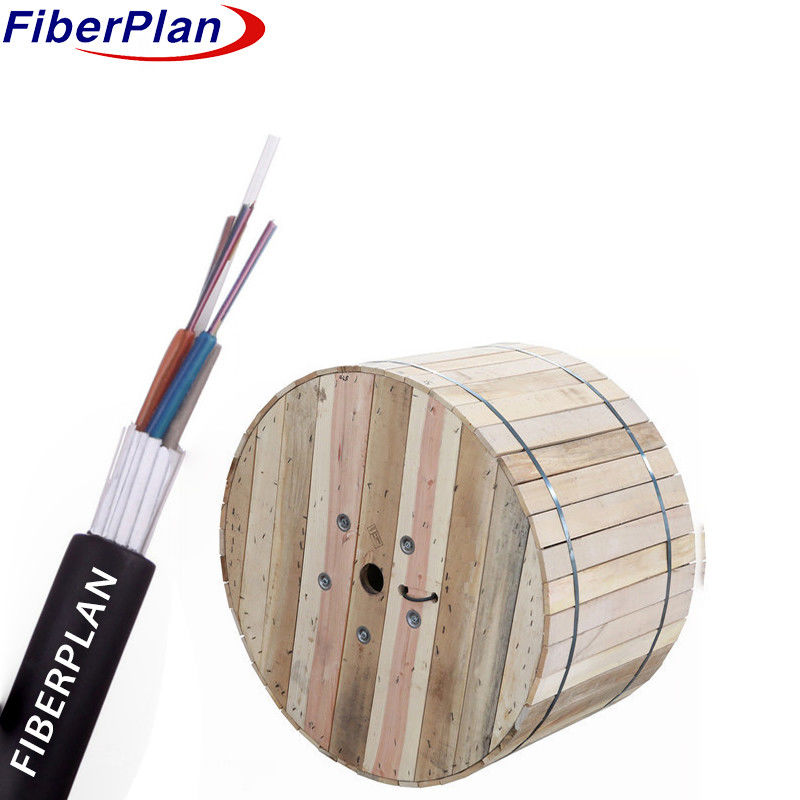

この光ファイバーケーブルは保護を優先します 繊細な光ファイバーは柔軟で
高強度なプラスチックで作られた 頑丈な緩い管です
繊維の完整性を確保し,湿度による損傷を防止し,不間断な光学
繊維強化プラスチック (FRP) で作られたコアで
このコアを取り巻く緊密に鎖状のチューブとフィラー
耐久性 ある 円形 の 中核 を 形成 する.水 に 対し て さらに 防水 テープ が 提供 さ れ ます.
繊細なポリエチレン (PE) 蓋で覆い,ケーブルは強化されています
外部要素に対して,様々なデータに信頼性の高いデータ送信を提供するように設計されています.
環境条件
適用する
1屋外配送 適応:屋外使用のために設計され,様々な天候に耐える
条件や環境要因により,屋外での信頼性の高いデータ伝送を保証します.
2トランク・パワー・トランスミッション: 頑丈な構造と高電力アプリケーションの容量により
このケーブルは,拡張ネットワーク内の幹線電源送電システムを効率的にサポートします.
3高電磁気干渉環境: 相当な電磁気干渉が
このケーブルは,このような干渉に敏感性を最小限に抑え,安定した不中断な
要求の高い環境でのデータ転送
特徴
1機械的強度と温度抵抗性: 温度を超えて一貫した機能性
変動と顕著な機械的な回復力は信頼性の高い性能を保証します.
2耐水解緩管: 耐久性と強度を提供し,長時間水解に耐える
湿った環境での性能
3特殊繊維保護: 特殊な詰め合わせの化合物で包まれた繊維を保護する.
トューブだ
4圧力の抵抗と柔軟性をバランスして,汎用性を促進します.
設備について
5放たれたチューブ内の詰め込み化合物は
環境要因により,全体的な耐久性と信頼性が向上します.
構造の詳細
| 繊維数 | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| 管数 | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| 管ごとに繊維 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| 填料棒の番号 | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| 管の直径 (±0.05mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 緩い管の厚さ (±0.1mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 定数直径 (±0.1mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| 名目 ジャケットの厚さ (±0.05mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 緩いチューブ | 材料 | PBT | 色 | 標準スペクトル | ||||
| 充填棒 | 材料 | PP | 色 | ブラック | ||||
| 管の詰め物 | 材料 | 詰め物 | ||||||
| 中央力帯 | 材料 | FRP | 直径 | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| 層 | PE (96C-144Cのみ) | |||||||
| 水ブロックシステム | 材料 | 防水テープ | ||||||
| リップコード | タイプ | 1110*2 | ||||||
| 外殻 | 材料 | MDPE | 色 | ブラック | ||||
メカニカル・環境性能
| 張力強度 | 長期 (N) | 600N | ||||||
| 短期 (N) | 1500N | |||||||
| 圧縮負荷 | 長期 (N/100mm) | 300N/100mm | ||||||
| 短期 (N/100mm) | 1000N/100mm | |||||||
| 曲がる半径 | ダイナミック (mm) | 20D | ||||||
| 静的 (mm) | 10D | |||||||
| 貯蔵温度 | -20°C+70°C | |||||||
| 設置温度 | -10°C+60°C | |||||||
繊維の性能
| 繊維スタイル | ユニット | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| 条件 | mm | 1310 年 1550 年 | 850/1300 | 850/1300 | ||||
| 衰弱 | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| コーティング直径 | ええと | 125±0 について2 | 125±02 | 125±02 | ||||
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ||||
| コーティング直径 | ええと | 242±3 | 242±3 | 242±3 | ||||
