| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate |
| Model Number | GYTA53 |

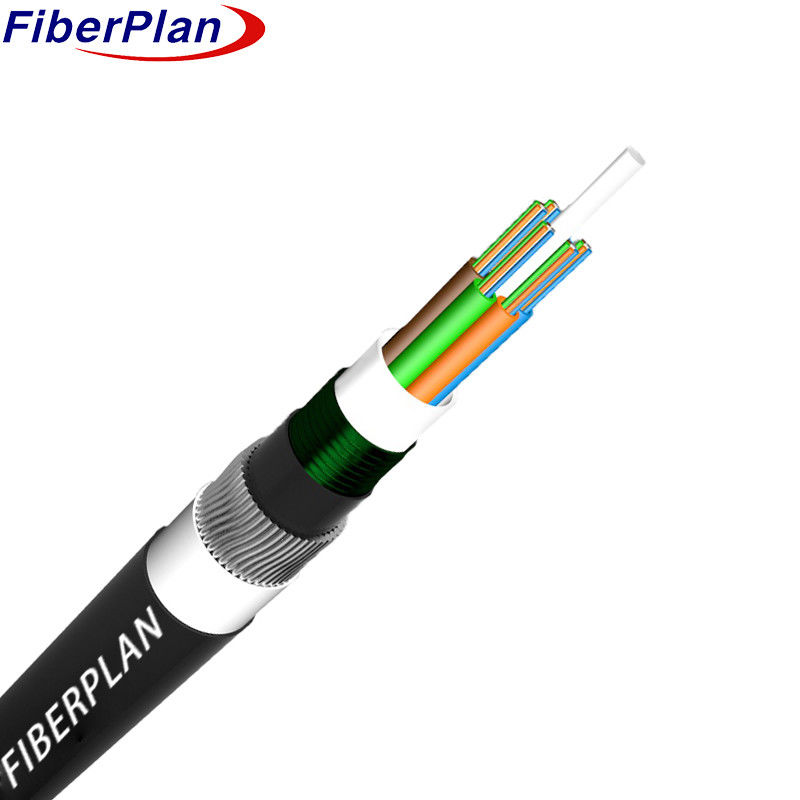

二重装甲式二重包帯式外用光ケーブル GYTA53
記述
ケーブル構造は,高モジュールプラスチック松散管に埋められた光ファイバーを特徴としています
水に耐える化合物です 中核は鋼鉄線で 時にはポリエチレンで覆われています
このコアを取り巻くチューブは,電池の電源が電池の電源を回転させ,電池の電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ,電源を回転させ
このコアが完全に満たされています. このコアが完全に満たされています.
水の侵入を防止する化合物,その後薄いPE内膜を塗装します.
縦方向に施されたPSP層で強化され,PE外層で補完されています
耐久性と外部の要素に対する保護を高めるため
適用する
*屋外配送適応:このケーブルは,屋外環境のために設計されています.
環境に耐えるように設計され,屋外での信頼性の高いパフォーマンスを保証します
配送シナリオ
*多種多様なインストールオプション:エアリーを含む複数のインストール方法と互換性
配送,管道設置,直接埋葬により インフラ計画に柔軟性があります
*長距離およびローカルエリアネットワーク通信に最適:
遠隔通信とローカルエリアネットワークの設定の両方の要求,
効率的で効率的なデータ伝送
特徴
*堅牢な機械的および温度性能:様々な条件下で信頼性の高い機能性を保証します
機械的ストレスと温度条件
*水解に耐える高強度松散管:高強度松散管を特徴とする
水解でケーブルの耐久性を保ちます
*繊維保護のための特殊チューブ補填化合物:特殊な補填化合物を使用します
光ファイバーを保護するために
*圧縮抵抗と柔軟性: 柔軟性で圧縮抵抗をバランス,汎用性を促進
異なる環境における装置
防水設計対策:
-中央強度部:中央強度部として鋼鉄線を使用します.
-ケーブルコア補充:ケーブルコアを補充する化合物で完全に補充します.
防水性がある
-APL湿度防護:湿度防護としてアルミポリエチレンラミネート (APL) を適用します.
-PSP防湿性:防湿性を高めるため,長さに沿ってポリエチレン (PSP) を適用します.
防水材料:防水材料を組み込み,さらに保護する
水が入らないように
ケーブルの施工の詳細
| 繊維数 | 12~144コア | |||||||
| ロープを詰める | 4 - 0 | |||||||
| 湿度障害物 | 水栓システム | |||||||
| 中央力帯 | 材料 | 鋼鉄線/FRP | ||||||
| サイズ | 1.3mm | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 内部カバー | 材料 | PE/HDPE | ||||||
| 直径 | 2.0mm | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| 内装装甲 | 材料 | アルミテープ | ||||||
| 外装装甲 | 材料 | 波紋鋼テープ | ||||||
| 外殻 | 材料 | PE/HDPE | ||||||
| 直径 | 1.7±0.1mm | |||||||
繊維の色
| 繊維数8コアチューブあたり | 1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークされます.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 24コアから42コア | 14.0±0.4mm | 150±4kg/km | |||||
| 48コア | 14.0±0.4mm | 200±4kg/km | |||||
| 60コア | 14.0±0.4mm | 205±4kg/km | |||||
| 72コア | 15.5±0.4mm | 210±4kg/km | |||||
| 96コア | 17.1±0.4mm | 270±4kg/km | |||||
| 144コア | 20.3±0.4mm | 310±4kg/km | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミニ屈曲半径 (mm) | 短期 | 20D | |||||
| 最低許容する拉伸強度 (N) | 長期 | 3000 | |||||
| 最低許容する拉伸強度 (N) | 短期 | 4000 | |||||
| 許容される圧縮負荷 (N/100mm) | 長期 | 1000 | |||||
| 許容される圧縮負荷 (N/100mm) | 短期 | 3000 | |||||
| 動作温度 (°C) | -40 ~ +70 | ||||||
| 設置温度 ((°C) | -15 ~ +60 | ||||||
繊維の特徴
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
