| 起源の場所 | 中国 |
| ブランド名 | Fiberplan |
| 証明 | ISO 9001; TÜV certificate ; CE ; ROSH |
| モデル番号 | GYXTW |

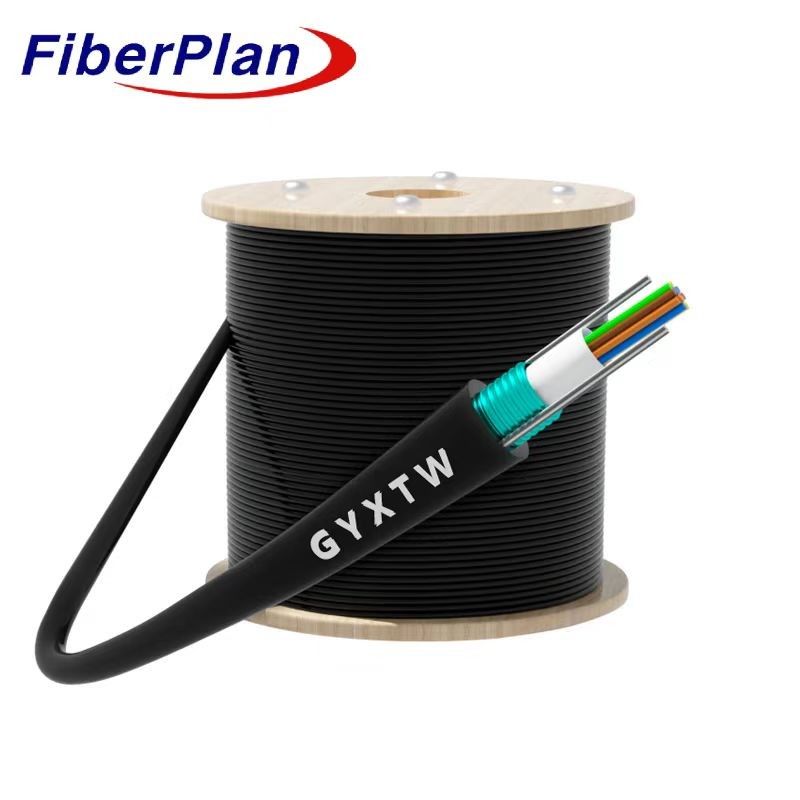

装甲式単調型GYXTW G652D 外部単調型光ファイバーケーブル
記述
このケーブルは,水に耐える化合物で強化された高モジュールプラスチック管を用いて,繊維を収納しています.
防水材で封印された 波紋鋼テープは コンパクトで 防水な構成を 作り出します
パラレル鋼線はテープに沿って追加的な強化を提供します.最後に,保護ポリエチレン (PE) は,テープの表面に固定され,テープの表面に固定されています.
衛生は環境の整体的な回復性を保証します
適用する
この仕様では,空中用のために設計された中央放鬆管の屋外ケーブルのための基本的な前提条件を概要します.
管道装置も
特徴
1 温度耐久性のある建築:様々な環境の温度を超えて一貫した性能を保証します.
強い機械的な耐久性を持つもの.
2 繊維 保護: 水解 に 耐える 高強度 の 緩い 管 を 通し て 繊維 を 保護 する
特殊な詰め物です
3 組み合わせた強度と柔軟性: 2 つの並列鋼線によって強化され,粉砕のバランスを提供します
耐久性や柔軟性を高め 長期的に信頼性を保ちます
軽量でコンパクトな設計で設計され,
様々なアプリケーションで,ユーザフレンドリーな展開を保証します
ケーブルの施工の詳細
| 繊維数 | 0~24コア | |||||||
| 緩いチューブ | 材料 | PBT | ||||||
| 直径 | フ2.2 (外側/内側) | |||||||
| チューブ詰め | 管の詰め物 | |||||||
| 鋼鉄のワイヤ | サイズ | 0.8mm | ||||||
| 番号 | 2 | |||||||
| 外殻 | 材料 | PE,HDPE,LDPE | ||||||
| 直径 | 7±0.3mm | |||||||
繊維の色
|
繊維数 8 チューブあたりコア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア | |
| 色13~24は黒色トレーサーでマークします.黒色には黒色トレーサーがマークする必要はありません.代わりに自然色を使用します. | ||||||
ケーブル メカニカル特性
| コア | ケーブル直径 | 体重 | |||||
| 1~24 | 8.0mm±0.3mm | 65kg/km±10kg | |||||
| 温度範囲 | -40 ~ +70 | ほら | |||||
| ミニ屈曲半径 (mm) | 長期 | 10D | |||||
| ミン・ブーイング 半径 (mm) |
短期 | 20D | |||||
| 許容される数分 張力強度 (N) |
長期 | 1200 | |||||
| 許容される数分 張力強度 (N) |
短期 | 1500 | |||||
| オペレーション 温度 (°C) |
-40 ~ +70 | ||||||
| 設置 温度 (°C) |
-20 ~ +60 | ||||||
| 保存温度 (°C) | -40 ~ +70 | ||||||
繊維の特徴
| 繊維スタイル | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 抑鬱症 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 圧縮傾斜がゼロ | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | ほら2*km) | ≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| 繊維切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブルストーフ 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2±0.4 | 9.2±0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4±0.8 | 10.4±0.8 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 核ダイマター | ええと | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| コーティング直径 | ええと | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| コーティング直径 | ええと | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 | |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... | |
